Запроектировать выпарную установку для раствора NaNO3 Пермь

СОДЕРЖАНИЕ

Введение
ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ
1. ОПИСАНИЕ РАБОТЫ АППАРАТА
1.1 Аппараты с выносными циркуляционными трубами
2. ТЕХНОЛОГИЧЕСКИЙ РАСЧЕТ
2.1. Определение поверхности теплопередачи выпарных аппаратов
2.2. Определение толщины тепловой изоляции
2.3 Расчет барометрического конденсатора
2.4 Определение поверхности теплопередачи подогревателя
2.5 Расчёт центробежного насоса
2.6 Расчёт объёма и размеров емкостей
3 КОНСТРУКТИВНЫЙ РАСЧЕТ
4. ГИДРАВЛИЧЕСКИЙ РАСЧЁТ
5. МЕХАНИЧЕСКИЙ РАСЧЁТ
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ

Рассчитать и запроектировать выпарную установку для упаривания раствора NaNO3 по следующим данным:
1. Производительность 6т/ч по исходному раствору
2. Концентрация
начальная 6% масс.
конечная 25% масс.
3. Греющий пар давлением 4атм.
4. Давление в конденсаторе 0,2атм
5. Число корпусов 2.

ЗАКЛЮЧЕНИЕ

По результатам проведения расчета трехкорпусной выпарной установки был выбран выпарной аппарат с естественной циркуляцией
Показатель Значение
Номинальная поверхность теплообмена F, м2 40
Диаметр греющей камеры dk, мм 600
Диаметр сепаратора dc, мм 1200
Диаметр циркуляционной трубы dц, мм 400
Общая высота аппарата Ha, мм 15500
Масса аппарата Ma, кг 3000

Произведен расчет производительности вакуум – насоса. Определение толщины тепловой изоляции. Осуществлен расчет и подбор конденсатора и барометрической трубы, а также емкостей.
Выполнен конструктивный расчет выпарной части аппарата, а также гидравлический расчет трубного пространства
Также выполнен механический расчеты для проверки аппарата на прочность и определение его основных параметров.



Запроектировать выпарную установку для раствора СаСl2 Пермь

СОДЕРЖАНИЕ

Введение
ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ
1. ОПИСАНИЕ РАБОТЫ АППАРАТА
2. ТЕХНОЛОГИЧЕСКИЙ РАСЧЕТ
2.1. Определение поверхности теплопередачи выпарных аппаратов
2.2. Определение толщины тепловой изоляции
2.3 Расчет барометрического конденсатора.
3 КОНСТРУКТИВНЫЙ РАСЧЕТ
4. ГИДРАВЛИЧЕСКИЙ РАСЧЁТ
5. МЕХАНИЧЕСКИЙ РАСЧЁТ
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ

Рассчитать и запроектировать выпарную установку для упаривания раствора СаСl2 по следующим данным:
1. Производительность 2,5т/ч по исходному раствору
2. Концентрация
начальная 8% масс.
конечная 30% масс.
3. Греющий пар давлением 4атм.
4. Давление в конденсаторе 0,2атм
5. Число корпусов 2.

ЗАКЛЮЧЕНИЕ

По результатам проведения расчета трехкорпусной выпарной установки был выбран выпарной аппарат с естественной циркуляцией
Показатель Значение
Номинальная поверхность теплообмена F=25м2
Диаметр греющей камеры dk, мм 600
Диаметр сепаратора dc, мм 1000
Диаметр циркуляционной трубы dц, мм 300
Общая высота аппарата Ha, мм 14500
Масса аппарата Ma, кг 2700

Произведен расчет производительности вакуум – насоса. Определение толщины тепловой изоляции. Осуществлен расчет и подбор конденсатора и барометрической трубы, а также емкостей.
Выполнен конструктивный расчет выпарной части аппарата, а также гидравлический расчет трубного пространства
Также выполнен механический расчеты для проверки аппарата на прочность и определение его основных параметров.



Абсорбер поглощения паров НСl водой из смеси с воздухом Пермь

СОДЕРЖАНИЕ

ВВЕДЕНИЕ
1 ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ПРОЦЕССА
2. ТЕХНОЛОГИЧЕСКИЙ РАСЧЕТ
2.1 Определяем массу поглощаемого вещества и поглотителя
2.2 Расчет концентраций построение графика абсорбции
2.3 Расчет скорости газа и диаметра абсорбера
2.4 Расчет высоты абсорбера
3 ГИДРАВЛИЧЕСКИЙ РАСЧЕТ
4 МЕХАНИЧЕСКИЙ РАСЧЕТ
5 ТЕХНОЛОЛОГИЧЕСКАЯ БЕЗОПАСНОСТЬ
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

Исходные данные

Рассчитать и запроектировать абсорбционную установку поглощения паров НСl водой из смеси с воздухом
1. Производительность по смеси 2т/ч;
2. Концентрации
начальная 18%об.
конечная 0,3% об.;
3. Абсорбер с колпачковыми тарелками
4. Давление в аппарате атмосферное
5. Теплотой поглощения пренебречь

Абсорбер хлороводородаАбсорбер хлороводорода патрубок

Абсорбер хлороводорода колпачокТехнологическая схема абсорбции


ЗАКЛЮЧЕНИЕ

В данном курсовом проекте была рассчитана тарельчатая абсорбционная установка для поглощения паров хлор водорода из воздуха поглотителем водой при температуре 20°С.
В технологическом расчете был произведен выбор абсорбера и конструкции рабочих тарелок, диаметр 800м, высота колонны 8,9м, количество тарелок 10, тарелки - колпачковая.
Тарелка ТСК-Р 800мм
Рабочее сечение тарелки – 0,5 м2;
Периметр перелива – 0,57 м2;
Площадь слива, b – 0,021 м;

Представлен гидравлический расчет, по результатам которого сопротивление колонны составит 7727Па. Так же проведены конструктивный расчет штуцеров колонны и механический расчет элементов абсорбера на прочность (крышка, днище, обечайка, лапа).



Абсорбер паров НСl Пермь

СОДЕРЖАНИЕ


ВВЕДЕНИЕ
1 ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ПРОЦЕССА
2. ТЕХНОЛОГИЧЕСКИЙ РАСЧЕТ
Исходные данные
2.1 Определяем массу поглощаемого вещества и поглотителя
2.2 Расчет концентраций построение графика абсорбции
2.3 Расчет скорости газа и диаметра абсорбера
2.4 Расчет высоты абсорбера 19
2.5 Расчет коэффициентов массоотдачи
2.6 Расчет коэффициента массопередачи
3 ГИДРАВЛИЧЕСКИЙ РАСЧЕТ
4 МЕХАНИЧЕСКИЙ РАСЧЕТ.
4.1 Расчет штуцеров
4.2 Определение толщины стенки
4.3 Эллиптической крышки (днище) аппарата
4.4 Расчет фланцевого соединения
4.5 Расчет опор, вес насадки
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

Исходные данные

Рассчитать и запроектировать абсорбционную установку поглощения паров НСl водой из смеси с воздухом
1. Производительность по смеси 2т/ч;
2. Концентрации
начальная 18%об.
конечная 0,3% об.;
3. Абсорбер насадочный
4. Давление в аппарате атмосферное
5. Температура смеси 15°С;
6. Теплотой поглощения пренебречь

ЗАКЛЮЧЕНИЕ

В данном курсовом проекте была рассчитана насадочная абсорбционная установка для поглощения паров хлор водорода из воздуха поглотителем водой при температуре 15°С.
В качестве насадки используется материал - кольца Рашига. Материал – керамика, способ укладки – неупорядоченные, размеры насадки . Диаметр абсорбера по результатам технологического расчета D=0,8м, высота насадки 1,8м, на два яруса.
Представлен гидравлический расчет, по результатам которого сопротивление колонны составит 2569,5Па. Так же проведены конструктивный расчет штуцеров колонны и механический расчет элементов абсорбера на прочность (крышка, днище, обечайка, лапа).
Основные достоинства насадочных колонн:
- простота устройства колонны монтаж внутренних устройств абсорбера (устанавливается опорная решетка и на неё укладывается (высыпается) насадка);
- низкое гидравлическое сопротивление абсорбера (Ар).
Основные недостатки насадочных колонн:
- сложность отвода теплоты;
- плохая смачиваемость насадки при низких плотностях орошения;
- большие объёмы насадки вследствие недостаточно высокой её эффективности (по сравнению с тарельчатыми абсорберами).
Первые два недостатка решаются с помощью рециркуляции абсорбента, но это ведёт к усложнению и удорожанию абсорбционной установки.

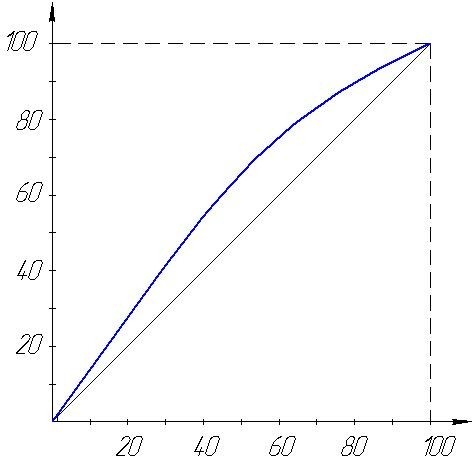

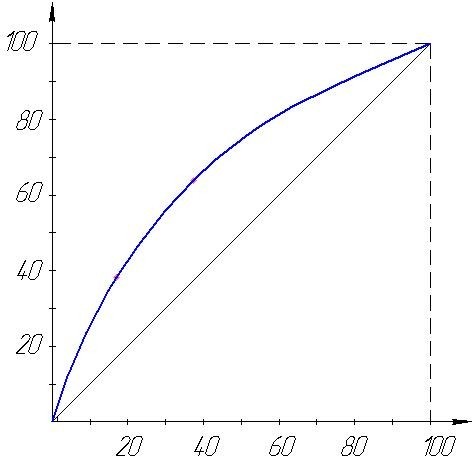

Графики



























Ацетон-метанол





Ацетон-этанол





Бензол-толуол



Бензол-уксусная кислота



Метанол-вода



Сероуглерод-четыреххлористый углерод



Толуол-четыреххлористый углерод





Хлороформ-бензол



Этанол-вода



Этилен-этан



Скачать:
Скачать этот файл (grapic.rar)Скачать полностью графики45 Kb16 Загрузки
