Задание 8. В выпарном аппарате (рис.16) |
||
| В выпарном аппарате (рис.16) осуществляется непрерывное концентрирование 2,5 т/ч раствора NaОН. Начальная концентрация раствора 14,1% масс, конечная 24,1% масс. Раствор поступает на выпарку с начальной температурой 20°С. Расход паров растворителя (воды) 8 | ||
|
| ||
| ( АСУТП ) |
||
|
pуб 700
|
||
|
Задание 8. В выпарном аппарате (рис.16) осуществляется непрерывное концентрирование 2,5 т/ч раствора NaОН. Начальная концентрация раствора 14,1% масс, конечная 24,1% масс. Раствор поступает на выпарку с начальной температурой 20°С. Расход паров растворителя (воды) 829 кг/ч, температура кипения упаренного раствора 113°С, температура греющего пара 150°С. Расход сухого насыщенного пара 3300кг/ч.
Давление греющего пара 0,49 МПа (абсолютное). Уровень упаренного раствора в аппарате 700 мм. Давление в аппарате 0,08 МПа.
1. Предусмотреть автоматический контроль следующих параметров:
а) расхода раствора на упаривание 2 т/ч;
б) расхода упаренного раствора 1600 кг/ч;
в) расхода паров растворителя 829 кг/ч;
г) расхода греющего пара 3300 кг/ч;
д) температуры свежего раствора 20°С;
е) температуры упаренного раствора 113°С;
ж) температуры теплоносителя 150°С;
з) давления греющего пара 0,49 МПа.

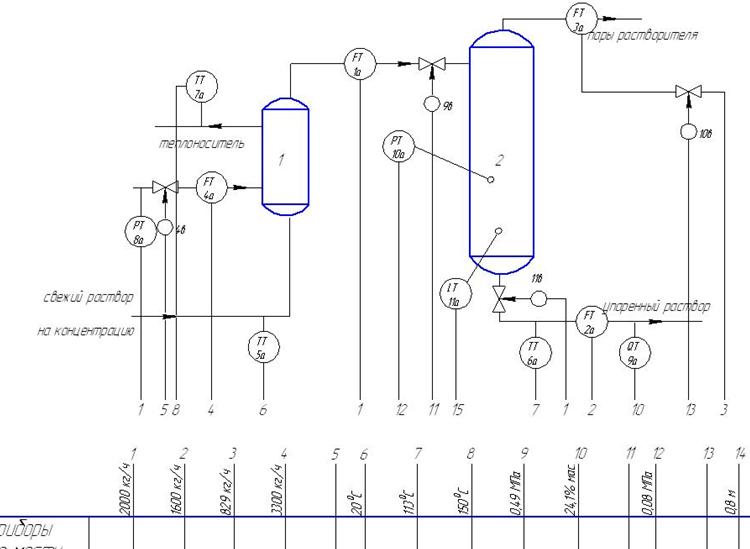

 Рис.16. Принципиальная схема процесса выпаривания:
1 – кипятильник, 2 – выпарной аппарат
2. Предусмотреть автоматическую стабилизацию следующих параметров:
а) концентрации упаренного раствора 24,1% масс;
б) давления в выпарном аппарате 0,08 МПа;
в) расхода теплоносителя 3300 кг/ч;
г) уровня раствора в аппарате 0,8 м.
Укажите, чем следует дополнить схему для улучшения процесса, его технико-экономических показателей.
Функциональную схему автоматизации процесса выпаривания разработать в двух вариантах:
а) развернутым способом на базе микропроцессорного контроллера;
б) упрощенным способом.

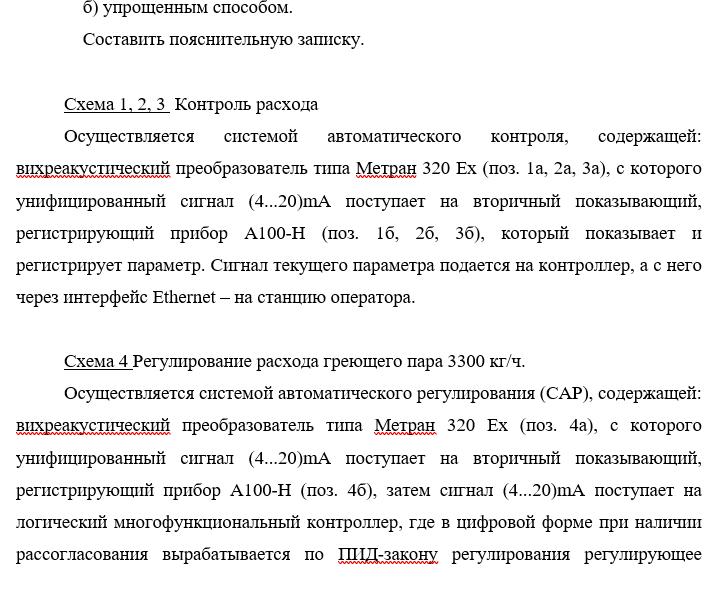

Составить пояснительную записку.
