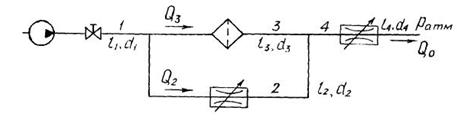

9-37-38. Определить давление и полезную мощность насоса, если известна его подача Q₀ при работе на трубопровод размерами: l1(включая линию всасывания) и d1, l₂ и d₂, l₃ =1,5l₂ и d₃ = d₂, l₄ = l₁ и d₄ = d₁. Трубы изготовлены из латуни, перекачиваемая жидкость – масло трансформаторное при температуре Т. Коэффициенты сопротивления фильтра ?₃=10, дросселей ?_с2 =5 и ?₄ = 4, вентиля ?₁=3. В конечных сечениях труб давление атмосферное и геометрические высоты одинаковы. Как изменятся параметры насоса, если линия 3 из-за загрязненности фильтра полностью перекроется?

Задача 9-37 Q0 = 2,4л/с, l1 = 2,5м, d1 = 25мм, l2 = 1,4м, d2 = 20мм, Т = 45°С
