Задача Ж143 (Задача 2 МАНГЛ)

В атмосферной ректификационной колонне непрерывного действия (рис. 3) необходимо разделять бинарную смесь, содержащую в своем составе низкокипящего компонента. При разделении следует достичь содержание высококипящего компонента в кубовом остатке x_W/, а в дистилляте - x_D/.
Определить:
1) оптимальное рабочее флегмовое число;
2) температуру пара и жидкости на тарелке питания колонны;
3) количество дистиллята, получаемого в расчете на 1 кмоль исходной смеси. Оптимальное флегмовое число определить, построив графическую зависимость N(R + 1) = f/(R), где N - число теоретических тарелок колонны при флегмовом числе равном R

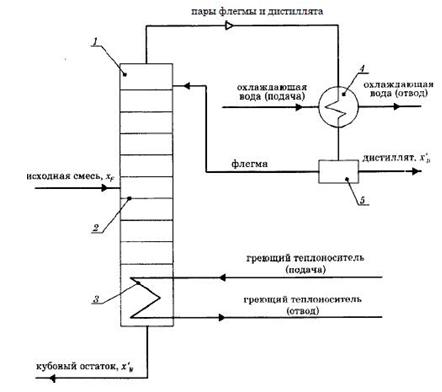

Рисунок 3 - Схема непрерывно действующей ректификационной установки для разделения бинарной смеси: 1 - колонна; 2 - питающая тарелка; 3 - змеевик испарителя; 4 - дефлегматор; 5 - делитель флегмы

Исходные данные по последней цифре учебного шифра выбирают из табл. 3, по предпоследней цифре - из табл. 4.
Исходные данные:
Ацетон – вода
xw/ = 97,2 % мол.
xd/ = 3,5 % мол.
xf/ = 27 % мол.
