Задача Ж144 (Задача 3 МАНГЛ)

В ректификационной установке непрерывного действия (рис. 3) при разделении бинарной смеси получают x_w кубового остатка. Разделение производится в тарельчатой ректификационной колонне под атмосферным давлением.

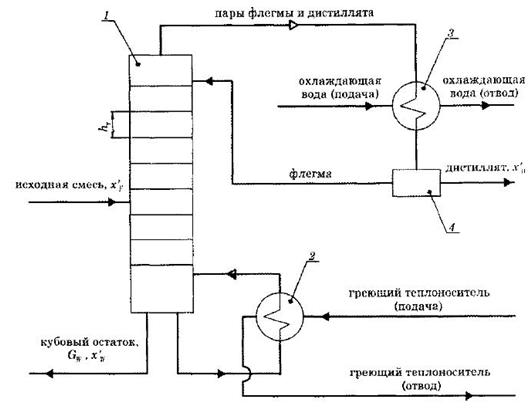

Рис. 3 - Схема непрерывно действующей ректификационной установки для разделения бинарной смеси: 1 - колонна; 2 - испаритель; 3 - дефлегматор; 4 - делитель флегмы

Исходная смесь, кубовый остаток и дистиллят содержат соответственно x_p/, x_w/ и x_D/ компонента, имеющего большую температуру кипения. Минимальное флегмовое число на А меньше рабочего. Расстояние между ситчатыми (ТС) или колпачаковыми (ТСК) тарелками в колонне их средняя эффективность.
Определить;
1) производительность установки (килограмм в час) по исходной смеси и дистилляту;
2) высоту тарельчатой части колонны;
3) диаметр колонны, округлив его значение до 0,2 м (с запасом);
4) температуру кипения исходной смеси. Выполнить х-у и t-х-у- диаграммы.
При расчетах диаметра колонны параметры паровой и жидкой фаз принять для средних их составов в целом для колонны.
Исходные данные по последней цифре учебного шифра выбирают из табл. 5, по предпоследней цифре - из табл. 6.
Исходные данные вар 2
Смесь: Бензол-уксусная кислота;
x_w/ = 95,5 %мол.
x_d/ = 6,5 %мол.
Тип тарелки ТСК
кпд =45%
G_w = 0,5кг/с
x_f/ = 76 %мол.
h_T = 350 мм
А = 38%
