11 Расчет подогревателей мазутного хозяйства

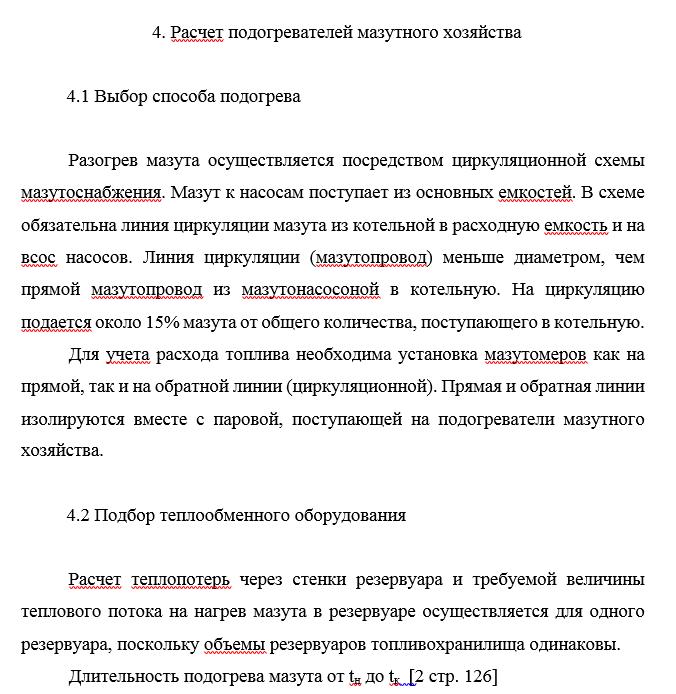

Разогрев мазута осуществляется посредством циркуляционной схемы мазутоснабжения. Мазут к насосам поступает из основных емкостей. В схеме обязательна линия циркуляции мазута из котельной в расходную емкость и на всос насосов. Линия циркуляции (мазутопровод) меньше диаметром, чем прямой мазутопровод из мазутонасосоной в котельную. На циркуляцию подается около 15% мазута от общего количества, поступающего в котельную
Разогрев мазута осуществляется в подогревателе типа «труба в трубе». Нагревательный элемент этих подогревателей состоит из двух труб – внутренней диаметром 59х4 (dхs), длиной L=5,1 м и наружной диаметром 108х4 (DхS). По внутренней трубе движется мазут, навстречу ему в «противоток» по межтрубному пространству подается насыщенный пар под давлением 0,6 МПа (до 0,6 МПа).
Выполнено:
Выбор способа подогрева
Подбор теплообменного оборудования
Гидравлический расчет мазутопроводов
Подбор насосного оборудования
Механический расчет резервуара
Расположение резервуарного парка
Проектирование фундамента
Определение толщины стенки резервуара
Расчет стенки резервуара на устойчивость
Основания и днища резервуаров
В ходе технологического расчета подобраны основные размеры используемого резервуара, его толщина стенки, высота обваловки. Рассчитаны подземные, основные резервуары, также проведен расчет сливных эстакад и желолбов.

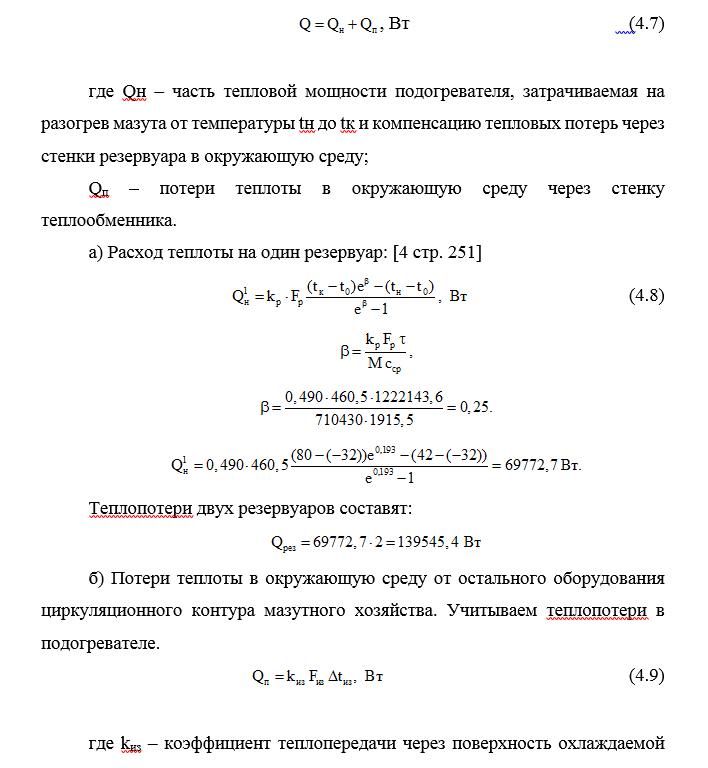

Представлены тепловой расчет подогревателей мазутного хозяйства гидравлический расчет мазутопроводов, на основании которого подбрано насосное оборудование.
Механический расчет резервуара включает расположение резервуарного парка, расчет стенки резервуара на устойчивость основания и днища резервуаров.
В графической части представлены технологическая схема с КИПиА, сборочный чертеж резервуара и чертежи деталей
Цена за расчет 1000р
Резервуар сборочный чертеж (2 листа) - 1400р
Тех схема мазутного хозяйства - 800р
Деталировка резервуара 800р.

Файл помощи оформления заказа и порядок (инструкция) его получения
