18 Расчет вертикальный двухфазный газовый сепаратор нефтяного газа
Мощность производства компрессорной станции равна 1,5 млрд.м3/год, установка непрерывно работает 360 дней

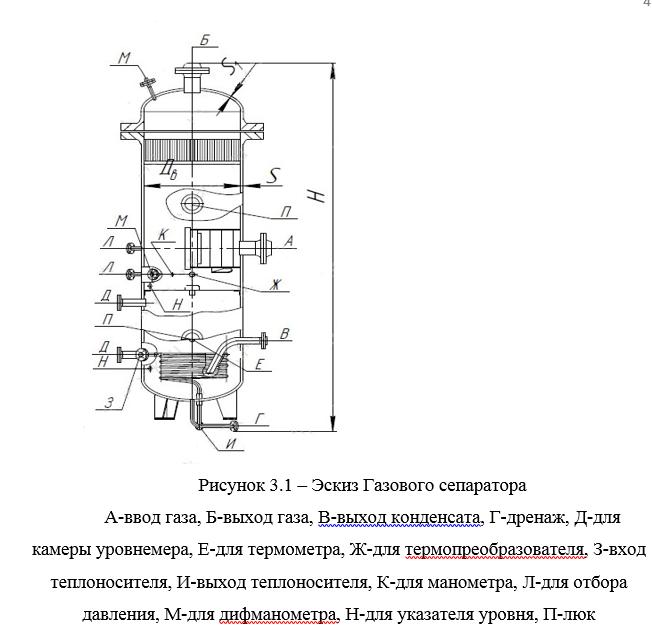

Газовый сепаратор является неотъемлемой частью блока компримирования газа (рисунок 3.1). В качестве сепаратора первой ступени компримирования газа применяется вертикальный двухфазный цилиндрический аппарат для разделения смеси газ-жидкость после первой ступени сжатия. В сепараторе отделяется конденсат, образовавшийся при охлаждении газа после компримирования, а отсепарированный газ направляется на вторую ступень сжатия в компрессор.
Смесь поступает через входной штуцер в среднюю часть аппарата, соударяясь с отбойной плитой жидкость распределяется по аппарату при этом дополнительно происходит ее дегазация. Газ выводится из верхней части аппарата через штуцер выхода газа, так же в верхней части аппарата находится сетчатый каплеотбойник для дополнительного отделения капель жидкости от газа на выходе из аппарата. Дегазированная жидкость отводится с низа аппарата через штуцер вывода жидкой фазы.
Выполнено
Технологический расчет оборудования

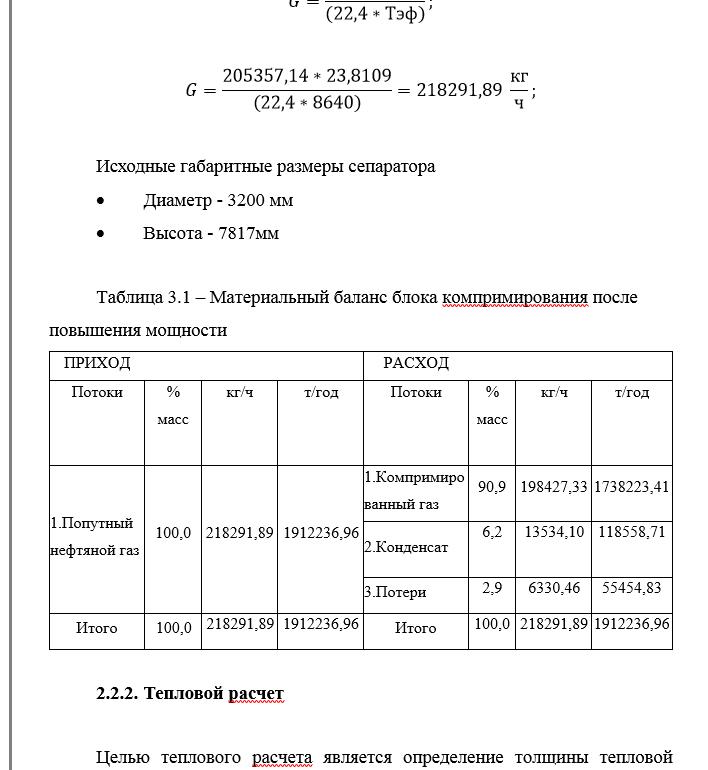

Материальный баланс сепаратора
Расчет процесса сепарации должен включать:
- расчет фазового равновесия
- расчет однократного испарение компонентов смеси.
Тепловой расчет
Целью теплового расчета является определение толщины тепловой изоляции.
Технологический расчет газосепаратора
Основной целью технологического расчета является определение диаметра и высоты сепаратора.
Механический расчет
Механический расчет включает расчет толщины обечайки; подбор крышки, днища, фланцев и люка, расчет штуцеров и расчет опоры аппарата.
Расчет толщины обечайки. Материал обечайки и днищ выберем сталь 09Г2С (ГОСТ 5520-79). Данная сталь характеризуется высокой коррозионной стойкостью. При работе элементов химической аппаратуры в условиях любых отрицательных температур за расчетную температуру принимают 20 °С.
