25 Расчет теплообменника газо-сырьевой смеси на установке реактора гидроочистки

Расход газо-сырьевой смеси из материального баланса составляет: 14794,52 кг/ч
Газо-сырьевая смесь поступает в теплообменник при t=30°С и движется по межтрубному пространству.
Газо-продуктовая смесь поступает в теплообменник при t=320°С и движется в нем по трубному пространству, при этом охлаждается противотоком к газо-сырьевой смеси до t=150°С.
Так как температуры корпуса и трубного пучка сильно отличаются (возникают большие температурные напряжения), выбираем кожухотрубчатый теплообменник с плавающей головкой. У такого теплообменника на кожухе не закреплена вторая трубная решетка, которая вместе с внутренней крышкой, отделяющей трубное пространство от межтрубного, образует так называемую плавающую головку. Такая конструкция исключает температурные напряжения в кожухе и в трубах.
Расчет материального баланса теплообменного аппарата
Тепловой баланс теплообменного аппарата
Поверочный расчет теплообменного аппарата
Расчет штуцеров теплообменного аппарата
Гидравлический расчет теплообменника
Механический расчет
Итоговые параметры теплообменника
Поверхность теплообмена 144 м² Диаметр кожуха 600 Диаметр трубок 25х2 мм Длина трубок 9м Количество ходов 4

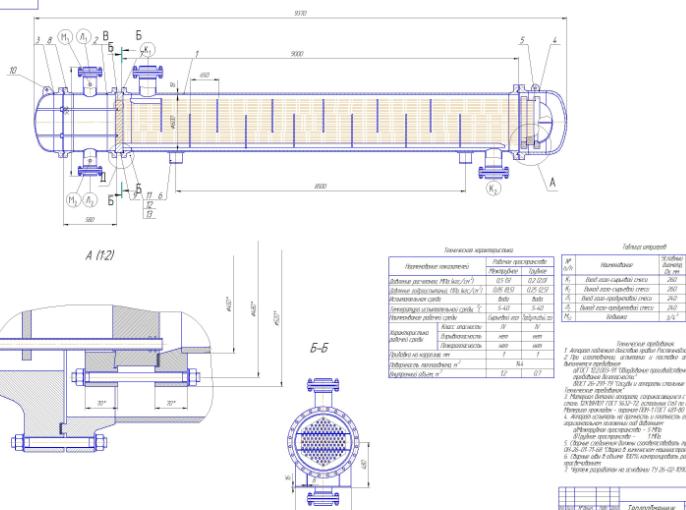

Чертеж теплообменника газо-сырьевой смеси
