26 Расчет коагулятора и дегидратора
Расчет коагулятора жидкого потока

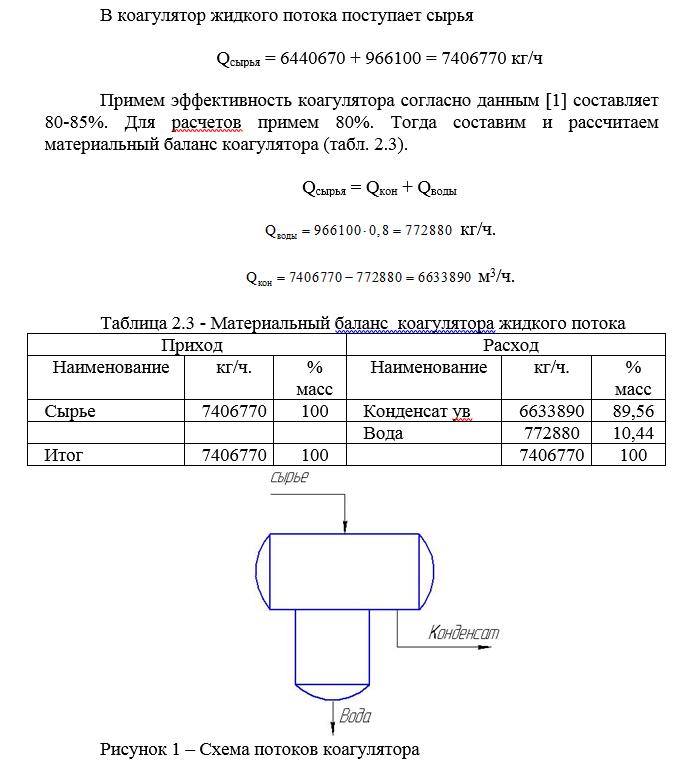

В коагулятор жидкого потока поступает сырья
Qсырья = 6440670 + 966100 = 7406770 кг/ч
Примем эффективность коагулятора согласно данным [1] составляет 80-85%. Для расчетов примем 80%.
Технологический расчет коагулятора жидкого потока
Горизонтальные коагуляторы наиболее широко применяются на установках обезвоживания нефтяной смеси. Температура и давление в них определяются температурой и давлением самой пластовой смеси, выходящей из скважин, хотя в принципе повышенная температура благоприятно сказывается на скорости отстоя капель воды и конденсата и осаждения механических примесей. Геометрические размеры коагулятора зависят от скорости осаждения капель воды из газового конденсата, т. к. площадь сепарации газа и отстоя механических примесей заведомо меньше площади отстоя воды из-за большой разности плотностей газа и жидкости, с одной стороны, и углеводородного конденсата и механических примесей с другой.
Расчет нагревателя газа регенерации
Расчет теплового баланса нагревателя газа
Нагреватель газа регенерации необходим для восстановления цеолита в адсорберах. Адсорберы переключаются с процесса адсорбции на процесс регенерации при неполном насыщении поглотителя. Регенерацию силикагеля проводят отбензиненным газом, нагретым в огневом нагревателе до температуры 250°С. Рассчитаем нагреватель газа регенерации П-101. Сухой отбензиненный газ поступает в печь П-101 в количестве 148526600 кг/ч.
Технологический расчет нагревателя газа
Технологический расчет дегидратора (адсорбера)

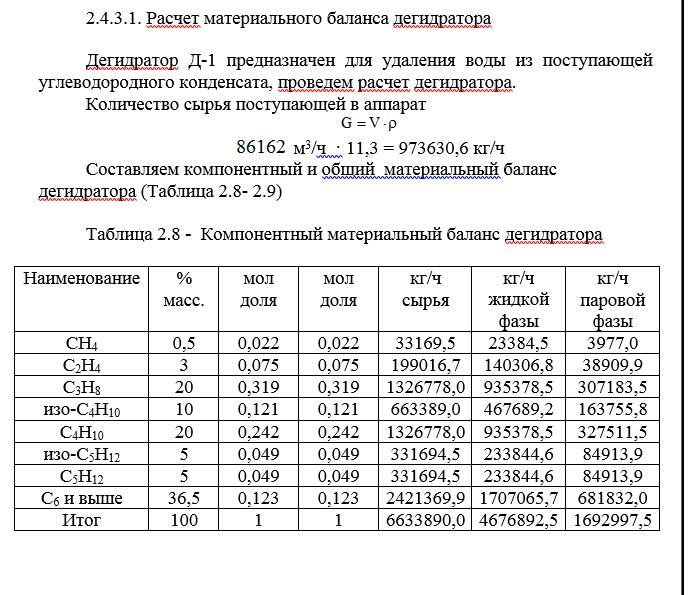

Дегидратор Д-1 предназначен для удаления воды из поступающей углеводородного конденсата, проведем расчет дегидратора.
Количество сырья поступающей в аппарат 973630,6 кг/ч
Расчет температуры и давления дегидратора
Расчет материального потока секции питания
Выбор адсорбента
Расчет тепловой нагрузки на стадии регенерации
Расчет диаметра аппарата
Расчет высоты аппарата
Расчет диаметров основных штуцеров
Расчет вспомогательного оборудования
Расчет и подбор насоса Н-1
Диаметр корпуса 3600 мм
Высота насадки 18м
Высота аппарата 25000мм
Крышка и днище эллиптическое
Расчеты на прочность основных узлов и деталей аппарата
Выбор материала
Толщина стенки аппарата
Толщина стенки днищ аппарата
Расчет фланцевого соединения

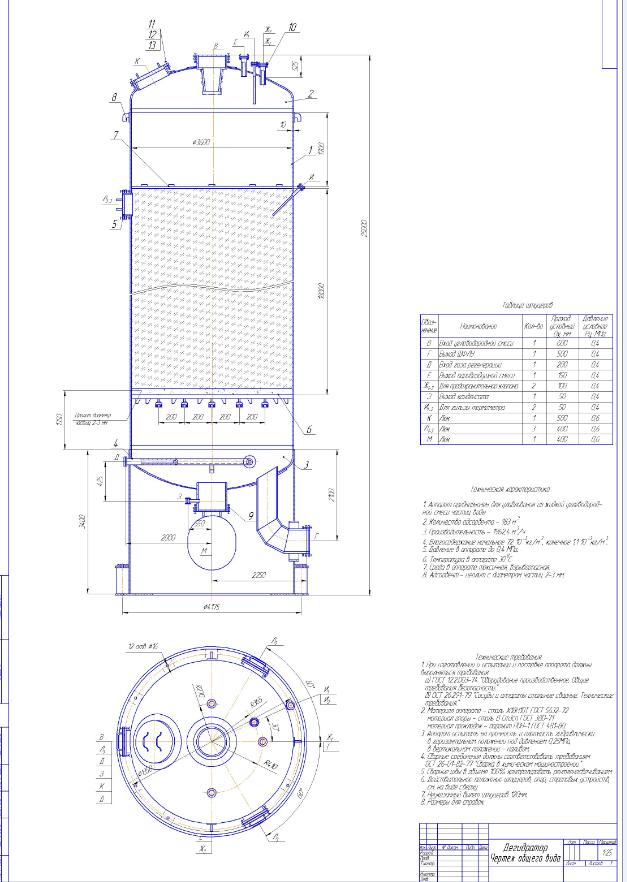

Представлен чертеж дегидратора
Цена за расчетную часть в ворде и чертеж 1500р
Файл помощи оформления заказа и порядок (инструкция) его получения
|
