34 Расчет реактора каталитического крекинга

Материальный баланс составляется на основе программы производства при установившемся режиме работы установки. При составлении материального баланса учитываются технологические потери, которые приходятся на кокс в процессе реакции. С учетом технологических потерь сумма материальных потоков, поступающих на установку, должна быть равна сумме потоков, покидающих ее.
Исходные данные для расчета:
1) Производительность по сырью - 1600 тыс.т/год;
2) Число рабочих дней –360.
Выполнены расчеты

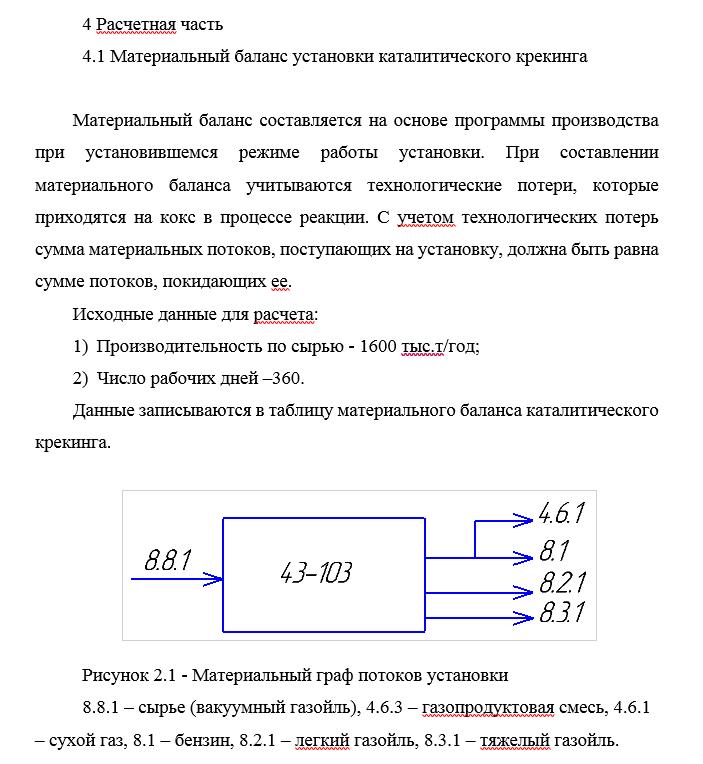

Материальный баланс установки 43-103
Материальный баланс реактора каталитического крекинга
Тепловой баланс реактора Р-1 каталитического крекинга
Расчет основных конструктивных размеров реактора
Расчет материального баланса проводился на производительность 1600 тыс. т/год с числом рабочих дней 360.
Выход у/в газов составил 320 тыс. т/год.
Выход бензина составил 784 тыс. т/год.
Выход легкого газойля составил 288 тыс. т/год.
Выход тяжелого газойля составил 160 тыс.т/год.
На основе материального баланса процесса, был составлен материальный баланс реактора Р-1.
Расчет теплового баланса проводился при кратности циркуляции катализатора R=7:1. Каталитический крекинг протекает с поглощением тепла (эндотермическая реакция), количества тепла Qреакции= 11316,8 кВт. Потери тепла в окружающую среду составили 3,40 %.
В конструктивном расчете определен диаметр и высота реактора Р-1, которые не превышают паспортных данных, соответственно равны:
- диаметр цилиндрической части реактора 9 м.
- высота реактора 49,92 м
