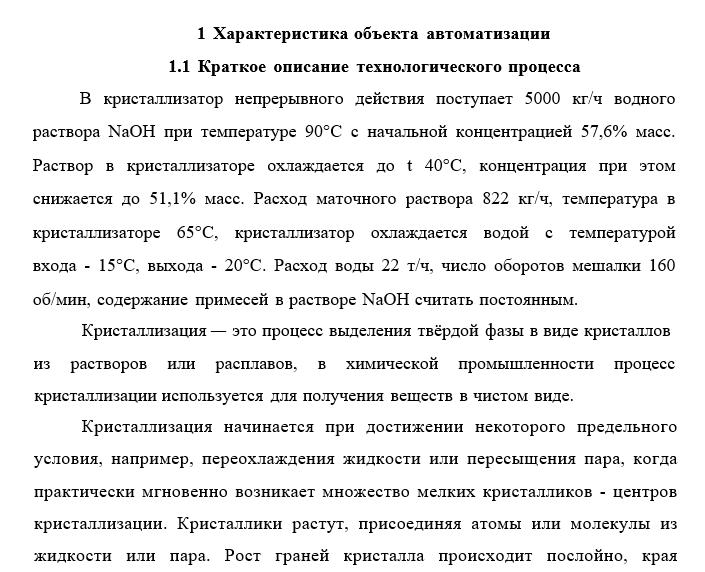

Задание 14 В кристаллизатор непрерывного действия

1. Предусмотреть автоматический контроль следующих параметров:
а) температуры водного раствора NаОН 90°С;
б) температуры маточного раствора 40°С;
в) температуры хладоносителя на входе кристаллизатора 15°С, на выходе 20°С;
г) расхода раствора на кристаллизацию 5000 кг/ч;
д) расхода маточного раствора 822 кг/ч;
е) количества хладоносителя;
ж) расхода хладоносителя 22 т/ч;
з) уровня раствора в кристаллизаторе 2,4 м;
и) числа оборотов мешалки 160 об/мин.
2. Предусмотреть автоматическую стабилизацию следующих параметров:
а) температуры в аппарате 65°С;
б) расхода раствора на кристаллизацию 5000 кг/ч;
в) уровня раствора L=2,4 м.
3. Предусмотреть сигнализацию отклонения температуры в кристаллизаторе от заданной. Обосновать зависимость показателя эффективности кристаллизации от технологических параметров установки.

Функциональную схему автоматизации процесса кристаллизации разработать в двух вариантах:
а) развернутым способом на базе микропроцессорного контроллера;
б) упрощенным способом.
Составить пояснительную записку.
