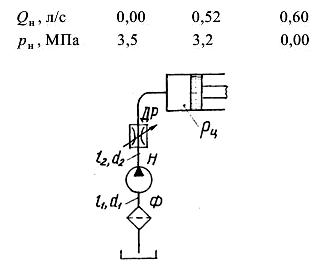

9-11-12. Шестеренный насос подает масло (турбинное 30) из открытого гидробака в полость гидроцилиндра, где избыточное давление p_ц = 2,40 МПа. Температура перекачиваемого масла T. Линии всасывания и нагнетания, выполненные из алюминиевых труб, соответственно имеют диаметр d₁ и d₂, длину l₁ и l₂. На линии всасывания имеется фильтр с коэффициентом сопротивления ?_ф= 5. Определить давление и подачу насоса для двух случаев перекрытия дросселя, установленного на линии нагнетания: коэффициент его сопротивления ?_др =9 и ?_др =200. Местными сопротивлениями, кроме фильтра и дросселя, пренебречь. Характеристика насоса с клапаном Qн = f (p_н) задана:

Задача 9-12 l1 = 1,0м, d1 = 15мм, l2 = 3,6м, d2 = 10мм, Т = 45°С
