Задание 15. Загрязненный газ поступает в рукавные

Загрязненный газ поступает в рукавные фильтры (рис.23) и очищается от вредных веществ. Твердые вещества оседают на фильтрах и создают перепад давлений ?Р. При достижении максимального перепада давления регуляторы выдают сигналы на клапаны, установленные н
( АСУТП )
pуб 700

Задание 15. Загрязненный газ поступает в рукавные фильтры (рис.23) и очищается от вредных веществ. Твердые вещества оседают на фильтрах и создают перепад давлений ?Р. При достижении максимального перепада давления регуляторы выдают сигналы на клапаны, установленные на магистралях сжатого воздуха. Клапаны открываются, импульсы сжатого воздуха через сопла поступают в рукава и деформируют ткань, сбивая при этом пыль. Регенерация ткани происходит до достижения минимального перепада давления.

Загрязненный газ поступает в рукавные фильтры (рис.23) и очищается от вредных веществ

Рис.23. Схема процесса фильтрования газовых систем:

1 – корпус фильтра, 2 – рукава, 3 – сопла импульсной продувки, 4 – шнек

1. Предусмотреть автоматический контроль следующих параметров:
а) температуры загрязненного газа;
б) расхода загрязненного газа;
в) давления загрязненного газа.
2. Предусмотреть автоматическую стабилизацию:
а) перепада давления Р на фильтре;
б) давления сжатого воздуха для продувки.
3. Обеспечить сигнализацию превышения заданной величины перепада давления на фильтре ?Р.
Функциональную схему автоматизации процесса фильтрования газовых систем разработать в двух вариантах:
а) развернутым способом на базе микропроцессорного контроллера;
б) упрощенным способом.

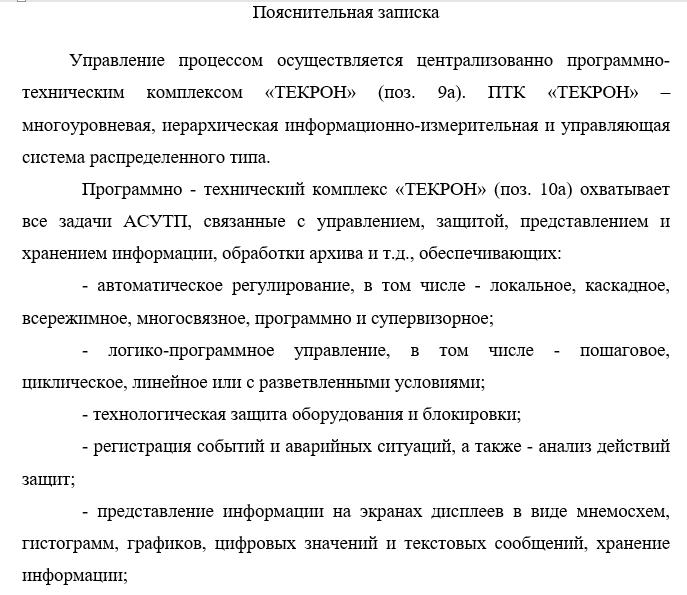

Составить пояснительную записку.

Обеспечить сигнализацию превышения заданной величины перепада давления

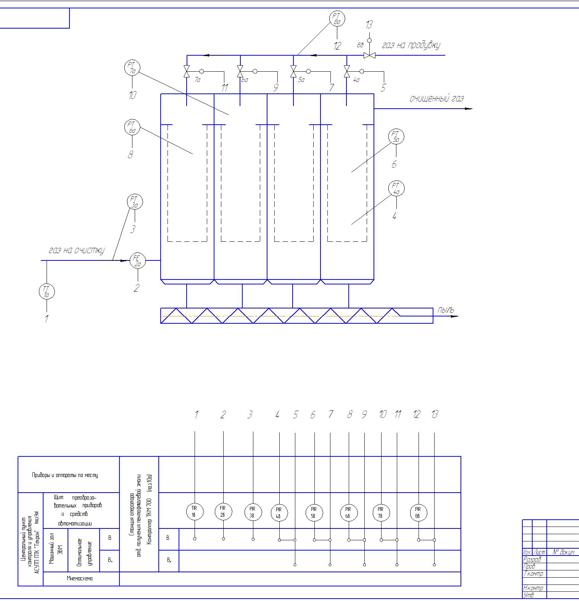

Функциональная схема автоматизации процесса фильтрования газовых систем
