Метрология и автоматизция задачи часть 1
Задача 1. Шкала амперметра класса точности 0,5 разбита на 150 делений. Чувствительность прибора 0,2 дел/мА. Определить абсолютную и относительную погрешности, если прибор показывает 32 деления.
Скачать решение задачи 1 (метрология) (цена 50р)
Задача 2. При измерении мощности вольтметр на 300 В класса точности 1,5 и амперметр на 5 А класса точности 1,0 соответственно показали 215 В и 3,0А. В каких пределах может быть измеренная мощность и какова относительная погрешность измерений?
Скачать решение задачи 2 (метрология) (цена 50р)
Задача 3. Показание амперметра Iизм = 2А, его верхний предел – In=5A, показание образцового прибора, включенного последовательно, Io=2,1A. Определить относительную б и приведенную погрешность амперметра.
Скачать решение задачи 3 (метрология) (цена 50р)
Задача 4. Амперметр с сопротивлением 0.05 Ом и вольтметр с сопротивлением 200 Ом применяются для измерений сопротивления якоря электродвигателя. При измерении приборы показали: Iизм =4,5А Uизм=2В. Определить относительную погрешность измерения. Изобразить схему включения измерительных приборов.
Скачать решение задачи 4 (метрология) (цена 50р)
Задача 4-1 Имеется пять приборов: а) амперметр класса 0,5 с пределом измерений In=5A; амперметр класса 0,2 с Iм=10А, в) вольтметр класса 1,0 с Un=220В; г) вольтметр класса 0,5 с Un=220В; д) ваттметр класса 2,5, In=5A Un=150В. Какие приборы надо использовать, чтобы иметь наименьшую погрешность, если ожидаемый ток I=5A, U=120В, cos ф=1
Скачать решение задачи 4-1 (метрология) (цена 50р)
Задача 5. Прибор магнитоэлектрической системы на номинальный ток In=1А имеет сопротивление Rnp=0,15 Ом. Определить сопротивление шунта Rш для измерения токов до 10А (см. рисунок 2.4).
Скачать решение задачи 5 (метрология) (цена 50р)
Задача 6. Определить добавочное сопротивление Rд к прибору магнитоэлектрической системы, если номинальное напряжение прибора Unp=6В, его внутреннее сопротивление Rnp=600 Ом, а верхний предел измеряемого напряжения U=100В.
Скачать решение задачи 6 (метрология) (цена 50р)
Задача 7. Предел измерений электростатического вольтметра 3 кВ. Его необходимо расширить до 12 кВ. Выбрать схему для расширения предела измерений вольтметра и определить ее параметры, если емкость вольтметра при номинальном напряжении равна 0,3*10-4 мкФ
Скачать решение задачи 7 (метрология) (цена 50р)
Задача 8. Для измерения напряжения в сети переменного тока порядка Uc=3300 В применен вольтметр с номинальным напряжением Uвн=150В и трансформатор напряжения типа И510 с коэффициентом трансформации ku=6000/100. Шкала вольтметра разбита на N=150 делений. Определить цену деления вольтметра Cv и его показания в делениях n.
Скачать решение задачи 8 (метрология) (цена 50р)
Задача 9. Расчетный ток нагрузки ЛЭП равен 80 А. Для контроля нагрузки имеется амперметр и ваттметр, Iн=5A. Выбрать коэффициент трансформации трансформатора тока, схему подключения амперметра и токовой обмотки ваттметра.
Скачать решение задачи 9 (метрология) (цена 50р)
Задача 10. Сопротивление Rx , измеренное одинарным мостом, равно 225 Ом. При изменении Rx на один Ом стрелка указателя равновесия отклонилась на 5 делений. Определить чувствительность моста.
Скачать решение задачи 10 (метрология) (цена 50р)
Задача 11. Определить чувствительность по напряжению магнитоэлектрического прибора, рассчитанного на ток 5 мА с внутренним сопротивлением 20 Ом и шкалой на N = 150 делений.
Скачать решение задачи 11 (метрология) (цена 50р)
Задача 12. При поверке счетчика поддерживались неизменными напряжение U=220В и ток I=5А. Сделано 3 измерения, каждое в течение t = 5 минут. Число оборотов диска счетчика в каждом измеренном случае составило: N1=83, N2=82, N3=84. Ток и напряжение совпадают по фазе. Чему равна действительная постоянная счетчика Cд?
Скачать решение задачи 12 (метрология) (цена 50р)
Задача 13. Верхний предел измерений амперметра Iн=5А, число делений шкалы N=150, ra=0,1 Ом. Определить цену деления амперметра, если он включен с шунтом, сопротивление которого rш=0,02 Ом.
Скачать решение задачи 13 (метрология) (цена 50р)
Задача 14. В симметричную трехфазную трехпроводную сеть включены два ваттметра, показания которых 295 и 410 Вт. Определить потребляемую мощность Р и коэффициент мощности cosф.
Скачать решение задачи 14 (метрология) (цена 50р)
Задача 15. Активная мощность трехфазной симметричной нагрузки, включенной по схеме «звезда», измеряется по методу двух ваттметров. Линейное напряжение Uл=220В. Полное сопротивление каждой фазы Z=120Ом. Определить показание второго ваттметра при нулевом показании первого.
Скачать решение задачи 15 (метрология) (цена 50р)
Задача 16. В трехфазной четырехпроводной цепи Uл=220В, cosф=0,7, показания ваттметров в фазах А, В и С равны 210, 320 к 375 Вт. Определить активную, реактивную и полную мощности всей цепи, а также полное, активное и реактивное сопротивления каждой фазы нагрузки.
Скачать решение задачи 16 (метрология) (цена 50р)
Задача 17. Через трансформатор тока 50/5А трансформатор напряжения 3000/100В в однофазную цепь переменного тока включен ваттметр с пределами измерений In=5А и Un=150В. Определить активную мощность цепи, если ваттметр показал n=125 делений. Вся шкала имеет N=150 делений.
Скачать решение задачи 17 (метрология) (цена 50р)
Задача 18. Амперметр, вольтметр и ваттметр подключены к нагрузке через трансформаторы тока 150/5А и напряжения 1000/100В. Показания приборов были следующие: I=2,4A U=78В, Р=165 Вт. Определить ток, напряжение и мощность нагрузки, а также коэффициент мощности.
Скачать решение задачи 18 (метрология) (цена 50р)
Задача 19. Счетчик электроэнергии имеет паспортные данные: 120 В; 10 А; 1кВт•ч – 625 оборотов диска. Определить постоянную счетчика и мощность нагрузки Р, если его диск сделал за 10 минут 450 оборотов.
Скачать решение задачи 19 (метрология) (цена 50р)
Задача 20. Для измерения температуры в нагревателе собрана мостовая схема (рисунок 3.10) с сопротивлением плеч R1=R2=200 Ом, R3=25 Ом
Медный измерительный преобразователь (датчик) включен в четвертое плечо моста и имеет сопротивление Ro=25 Ом при 20 С. Определить, какое добавочное сопротивление должно быть включено в измерительную диагональ моста последовательно с микроамперметром на 100 мкА и внутренним сопротивлением 750 Ом для измерения температуры в пределах 20-320 С при Uвх=6В. Определить цену деления прибора в градусах, если он имеет 50 делений.
Рисунок 3.10 – Мостовая схема
Скачать решение задачи 20 (метрология) (цена 50р)
Задача 21. Термопара хромель-алюмель с термо-ЭДС 42,7 мкВ/град подключена к прибору магнитоэлектрической системы, имеющему 100 делений, с током полного отклонения 150мкА и сопротивлением 200 Ом.
Определить предельную разность температур горячего и холодного спаев, предельную температуру измерения и цену деления прибора, если сопротивления термопары и подводящих проводов 13,5 Ом, а температура холодного спая 20 С.
Скачать решение задачи 21 (метрология) (цена 50р)
Задача 22. Сопротивление изоляции электродвигателя Rиз=0,5 МОм Напряжение между фазой сети 220/380 В и незаземленным корпусом двигателя, измеренное вольтметром, равно 10,5В. Определить внутреннее сопротивление вольтметра Rв.
Скачать решение задачи 22 (метрология) (цена 50р)

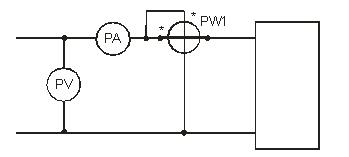

Задача 23. Для определения параметров двухполюсника была собрана электрическая цепь, показанная на рисунке 3.11. Показания приборов: I=2A, U=220В, Р=350Вт. Частота сети f=50Гц. Определить параметры двухполюсника, если известно, что вектор тока I отстает от вектора напряжения U.
Рисунок 3.11 – Определение параметров двухполюсника
Скачать решение задачи 23 (метрология) (цена 50р)

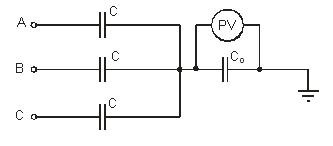

Задача 24. К зажимам А, В, С (рисунок 3.12) подключена трехфазная система напряжений: UAB=360 B; UBC=380B; UCA=400B, C0>>C показание вольтметра Uo=25B. Определить фазные напряжения UAN, UBN, UCN и коэффициенты несимметрии линейных и фазных напряжений. Указать, какой системы вольтметр не вносит погрешности в результаты измерений в данной схеме.
Рисунок 3.12 – Трехфазная система напряжений
Скачать решение задачи 24 (метрология) (цена 50р)

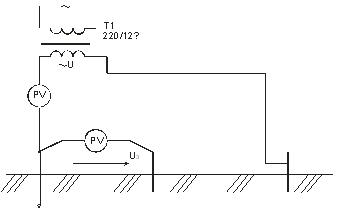

Задача 25. При измерении сопротивления заземления методом амперметра и вольтметра получено: U=12B, U3=1B, I=0,1A (рисунок 3.14). Определить сопротивление заземления R3 и вспомогательного электрода Rвсп.
Рисунок 3.14 – Измерение сопротивления заземления
Скачать решение задачи 25 (метрология) (цена 50р)
Задача 26. По катушке, подсоединенной к сети переменного тока частотой 50Гц напряжением U=220В, проходит ток I=2,2 А. Если ту же катушку подсоединить к сети постоянного тока напряжением U=12В, то ток будет равен: I=0,24А. Определить параметры катушки.
Скачать решение задачи 26 (метрология) (цена 50р)
