Теплообменник погружной с двумя спиральными змеевиками

 Теплообменник погружной с двумя спиральными змеевиками, расположенными концентрически. Теплоносители: насыщенный водяной пар и смесь жирных кислот.

 Поверхность нагрева витых теплообменников компонуется из ряда концентрических змеевиков, заключенных в кожух и закрепленных в соответствующих головках. Теплоносители движутся по трубному и межтрубному пространствам. Витые теплообменники  широко применяют в аппаратуре высокого давления для процессов разделения газовых смесей методом глубокого охлаждения. Эти  теплообменники  характеризуются способностью к самокомпенсации, достаточной для восприятия деформаций от температурных напряжений.

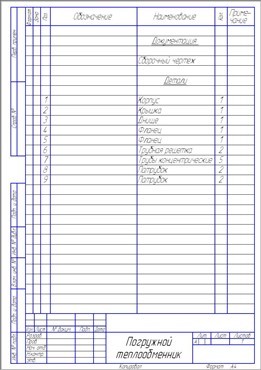

 Данный теплообменник состоит из корпуса 1 – основа аппарата, к которому при помощи фланцев 4 и 5 крепится днище 3 и крышка 2. Поступающая смесь жирных кислот через штуцер Хвх 9 при помощи концентрических труб совершает 2 хода и выходит Хвых. Насыщенные водяные пары нагревают концентрические трубы 7 через патрубок 8 Гвх, которые крепятся к трубной решетке 6.

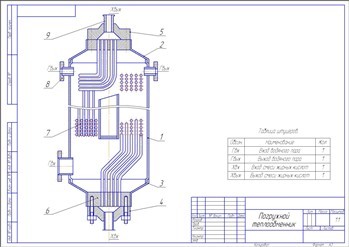

Рисунок 1 – Общий вид погружного теплообменника с двумя спиральными змеевиками, расположенными концентрически
