Курсовой проект по деталям машин задание 7

Задание 7. Спроектировать привод к цепному подвесному конвейеру по схеме (рис. 72) с графиком нагрузки, данным на рисунке. Окружное усилие, на тяговой звездочке Ft, окружная скорость этой звездочки v, шаг тяговой цепи t и число зубьев звездочки z приведены в табл. 18.

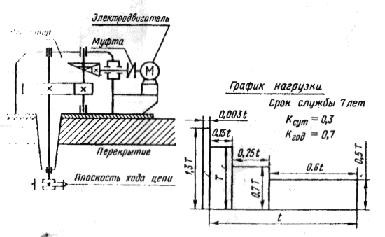

Рисунок 72 - Схема привода цепного подвесного конвейера

Представить расчетно-пояснительную записку с полным расчетом привода и четыре листа чертежей (формата 24): 1) общего вида привода; 2) муфты; 3) коническо-цилиндрического зубчатого редуктора; 4) рабочих чертежей деталей редуктора - крышки корпуса, шестерни цилиндрической зубчатой передачи и промежуточного вала.

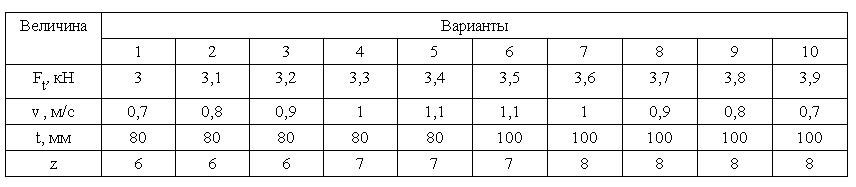

Таблица 18 - Исходные данные задание 7
