Курсовой проект по деталям машин задание 9
Задание 9. Спроектировать привод к цепному конвейеру по схеме (рис. 74) с графиком нагрузки, данным на рисунке. Окружное усилие на тяговой звездочке Ft, окружная скорость этой звездочки v, шаг тяговой цепи t и число зубьев тяговой звездочки z приведены в табл. 20.

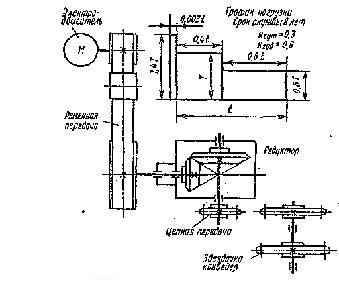

Рисунок 74 – Привод к цепному конвейеру
Представить расчетно-пояснительную записку с полным расчетом привода и четыре листа чертежей (формата 24): 1) общего вида привода; 2) натяжного ролика ременной передачи; 3) конического зубчатого редуктора; 4) рабочих чертежей деталей редуктора - основания корпуса, ведомого зубчатого колеса и его вала.

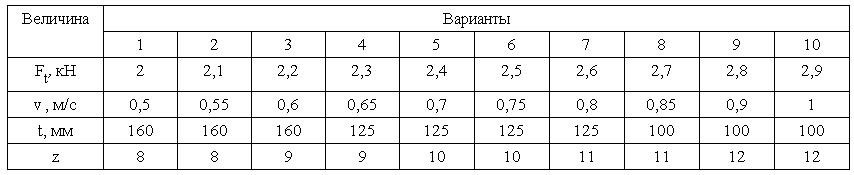

Таблица 20 - Исходные данные задание 9
