Решение задач часть 10 гидропневмопривод
Задача 475 Рассчитать мощность N, давление р и расход Q подводимые потоком жидкости к гидроцилиндру с параметрами: нагрузка на штоке P = 26*103 Н , скорость поршня Vп = 0,15 м/с, рабочая площадь поршня Fп = 10-3 м2 объемный, гидравлический и полный КПД гидроцилиндра принять равным 1,0.
Скачать решение задачи 475 (Решебник 1) цена 150р
Задача 476 Определить крутящий момент М и частоту вращения выходного вала n гидромотора, если рабочий объем гидромотора q=100 см3, диаметр трубопровода dтр = 0,008 м, длина трубопровода lтр = 7 м. Давление на входе в гидромотор pн = 12*106 Па, производительность насоса Qн = 0,5*10-3 м3/с. Плотность рабочей жидкости 900 кг/м3 , вязкость v = 1Cт = 10-4 м2/с
Скачать решение задачи 476 (Решебник 1) цена 150р
Задача 477 (1.51) Определить потери напора в напорном трубопроводе, необходимый напор насоса ЦНС 300-650-5-1040, работающего с подкачивающим насосом ВП-340, число рабочих колес и его рабочий режим, если Нг=810 м, L= 920 м, d= 213 мм. Арматура трубопровода: две задвижки, один обратный клапан, два тройника и девять колен.
Скачать решение задачи 477 (Решебник 1) цена 150р
Задача 478 Определить усилия на опоры 1 и шарнир 2, если размеры сосуда D = 100мм, d = 50мм, высота Н = 4м, h = 1м, глубина погружения плунжера диаметром dn = 30мм, h1 = 0,1 м. Трением в уплотнениях плунжера пренебречь. Построить график зависимости усилия на опоры 1 от диаметра плунжера
Скачать решение задачи 478 (Решебник 1) цена 150р
Задача 479 Определить среднюю скорость движения воды в сечении 2-2, если в сечении 1-1 скорость V1, давление Р1. Давление в сечении 2-2 Р2. Центр тяжести в сечении 2-2 находится ниже центра сечения 1-1 на величину Δh. При решении учесть потери давления на трение и в местных сопротивлениях.
Скачать решение задачи 479 (Решебник 1) цена 100р
Задача 480 Определить абсолютное давление воздуха над свободной поверхностью воды в сосуде (рис. 6.1), если в трубке ртутного манометра жидкость поднялась на высоту h1 = 32 см. Поверхность воды в сосуде находится на расстоянии h2 = 1,2м от нижнего уровня в колене манометра.
Скачать решение задачи 480 (Решебник 1) цена 150р

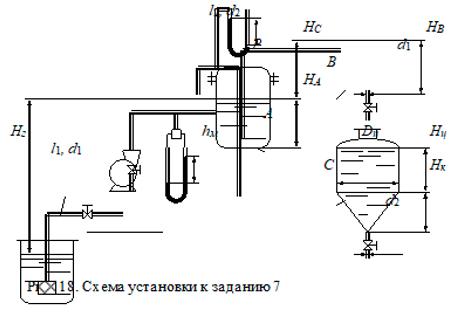

Задача 481 (Задание 7) Центробежный насос, имеющий действительную характеристику, описываемую уравнением H = A – BQ2 (А = 30м, В = 10,2*10-4 с2/м5), подает жидкость Ж с температурой 20 °С из открытого резервуара по трубопроводу общей длиной L1 = 6м, диаметром d1 = 45мм на высоту Нг = 5м, в аппарат А, где поддерживается давление Ри = 1,8 кПа постоянный уровень НА. Эквивалентная длина местных сопротивлений Lэкв1 = 2м. Из аппарата А жидкость передавливается в аппарат В с атмосферным давлением и постоянным уровнем НВ по трубопроводу диаметром d2 = 40мм. длиной L2 = 4м и зквивалентной длиной местных сопротивлений Lэкв2 = 1,5м. Разность уровней жидкости (азотная кислота) в аппаратах А и В составляет Нс. Из аппарата Б жидкость стекает через нормальный вентиль диаметром d1 = 45мм а цилиндро-коннческую емкость С диаметром Dц = 1,2м и высотой цилиндрической части Нц = 1,4м, конической Нк = 1,6м. После заполнения емкости подача жидкости из аппарата В прекращается и происходит полное ее опорожнение через пробочный кран с условным проходом d2. На нагнетательной линии насоса по оси трубопровода установлена трубка Пито-Прандтля с дифференциальным манометром, заполненным манометрической жидкостью, плотность которой в т раз превышает плотность перекачиваемой жидкости. Трубопроводы выполнены из новых цельнотянутых стальных труб. Атмосферное давление 740 мм рт.ст.
Построить характеристику насоса и сети. По рабочей точке подобрать насоси определить:
Построить характеристику насоса п сети. По рабочей точке подобрать насоси определить:
1) полезную мощность насоса;
2) высоту подъема Нс и постоянного уровня Нв в аппарате В;
3) время заполнения и полного опорожнения емкости С;
4) показание hм дифференциального манометра, присоединенного к трубке Пито-Прандтля (табл. 3.7 рис. 18).
Скачать решение задачи 481 (Решебник 1) цена 200р
Задача 482 Нитробензол подается из аппарата, в котором поддерживается давление Рх, по горизонтальному трубопроводу диаметром 25 мм. Температура нитробензола 20 °С. Уровень жидкости в аппарате постоянный и равен 1 м. Длина трубопровода 150 м, шероховатость 0,2 мм. На трубопроводе имеется нормальный вентиль. Определить: 1) при каком давлении Р1 массовый расход будет равен 2120 кг/ч; 2) время полного опорожнения аппарата, если его диаметр D = 2,5 м; режим трения принять автомодельным, а Р1 = Рат
Скачать решение задачи 482 (Решебник 1) цена 150р
Задача 483 Центробежный насос подает 20 кг/с метилового спирта при температуре 40 ºС по трубопроводу диаметром 65 мм из сборника с атмосферным давлением в аппарат с избыточным давлением 0.4 ат. Геометрическая высота подъели 10 м Длина трубопровода 15м. шероховатость 0,6 мм На трубопроводе установлены два нормальных вентиля, четыре колена (а = 90°). Режим трения принять автомодельным с последующей проверкой. Определить мощность электродвигателя насоса, если его КПД составляет 0,6.
Скачать решение задачи 483 (Решебник 1) цена 150р

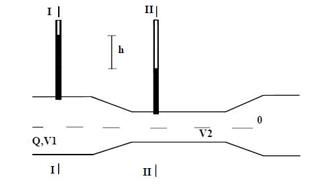

Задача 484 (7.1) Определить расход воды, проходящий через водомер Вентури, если измеренный перепад показаний пьезометров составляет h, м, диаметры трубопроводов D, м, d, м. Таблица 12. Данные к задаче 7.1.
Номер Последняя цифра в зачетке варианта 1 Q = ? D = 0,5м, d = 0,3 м, h = 0.5м
Скачать решение задачи 484 (Решебник 1) цена 150р
Задача 485 (8.4) Вычислить мощность, необходимую для буксировки судна длиной L, с постоянной скоростью V0 полагая, что сопротивление трения составляет от полного долю k = Rтр/Rx, а смоченная поверхность приближенно определяется по формуле S = s·L2. Буксировка проходит в стандартной морской воде (см. предыдущую задачу)
Таблица 13. Данные к задаче 8.4. Номер Последняя цифра в зачетке варианта 1
V0 = 5 м/c, L = 100 м, k = 0,6, s = 0,15
Скачать решение задачи 485 (Решебник 1) цена 150р
Задача 486 (9.5) Вода через отверстие вытекает в атмосферу. Определить неизвестную величину. Таблица 20. Данные к задаче 9.5. Номер Последняя цифра в зачетке варианта 1
d - ? Н = 15 м, V = 3 м/с
Скачать решение задачи 486 (Решебник 1) цена 150р

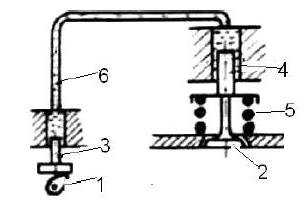

Задача 487 (10) Привод клапанов механизма газораспределения двигателя внутреннего сгорания может быть выполнен гидравлическим. В этом случае передача усилия от кулачка 1 распределительного вела на клапан 2 через толкатель-плунжер 3 и плунжер-толкатель 4 осуществляется посредством жидкости, находящейся в трубке 6. Определить минимальный ход толкателя-плунжера 3 при следующих данных: ход клапана 2 S=12 мм, диаметр плунжеров 3 и 4 d=24 мм усилие пружины 5 Р=587 н, объем жидкости в коммуникации W=50 см3, коэффициент объемного сжатия жидкости βр=92*10 -10 м2/н. Расширением трубки пренебречь.
Скачать решение задачи 487 (Решебник 1) цена 150р
Задача 488 (70) Вода переливается из резервуара I в резервуар II посредством сифона. Определить расход и вакуум в верхней точке сифона (сечение С-С), если диаметр сифона d = 50 мм, l1 = 2 м, l2 = 7 м. Разность уровней воды в резервуарах Н = 1,8 м, а расстояние от уровня воды в резервуаре I до верхней точки сифона h = 1,4 м. Принять: ξвх = 0,5; ξвых = 1,0; ξк = 0,29; λ = 0,391. Построить диаграмму уравнения Бернулли.
Скачать решение задачи 488 (Решебник 1) цена 150р
Задача 489 (6) После изготовления резервуара емкостью 15 м3 последний подвергли испытанию водой, для чего давление в нем повысили от 0 до 0,4 МПа. Какой объем воды потребовалось подать в резервуар за время подъема давления, если коэффициент объемного сжатия для воды м2/Н? Увеличением объема резервуара пренебречь.
Необходимое давление при испытании можно создать и воздухом. Какой способ следует считать более безопасным?
Скачать решение задачи 489 (Решебник 1) цена 150р

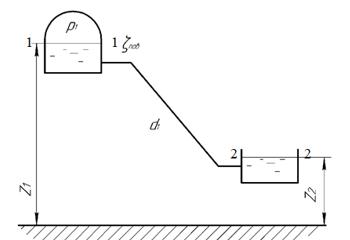

Задача 490 Определить расход воды вытекающей из верхнего резервуара с постоянным уровнем Z1 (м), которая перетекает в нижний бак с постоянным уровнем Z2 (м) протекая через трубопровод диаметром d1 (мм) длиной l1 (м). Избыточное давление p1 (кПа). Высота расположения трубопровода Z2 (м). Коэффициенты местных сопротивлений принять для поворотов zпов=1,2 Шероховатость труб D=0,1 мм. Плотность воды r=1000 кг/м3, кинематическая вязкость n=10-6м2/с.
l1 = 30 м Z1 = 4 м Z2 = 2 м d1 = 50мм p1 = 60 кПа
Скачать решение задачи 490 (Решебник 1) цена 150р
Задача 491 (3) Определить гидравлический радиус открытого канала шириной равной b = 3 м и глубиной h = 2,6 м.
Скачать решение задачи 491 (Решебник 1) цена 100р
Задача 492 (4) Вентиляционная труба имеет внутренний диаметр d = 0,25 м и длина L = 22 м. Определить потери давления, если расход газа, подаваемый по трубе равен Q = 0,15 м3/с. Давление на выходе равно 0,15 МПа. Местные сопротивления по пути движущего газа отсутствуют. Кинематическая вязкость газа при t = 25ºC составляет 0,025 мПа*с. Средняя шероховатость выступов Δ = 0,2 мм, плотность газа р = 1,293 кг/м3. Газ - воздух
Скачать решение задачи 492 (Решебник 1) цена 150р
Задача 493 (9) Под каким давлением должен поступать газ в трубопровод с внутренним диаметром d = 100x5 мм, чтобы можно было обеспечить подачу G = 350кг/час газа на расстоянии L = 20 км. Давление газа на выходе из газопровода должно быть Р2 = 2,5 атм (кгс/см2). Температура – t = 30ºC. Среда газ – бутан.
Скачать решение задачи 493 (Решебник 1) цена 150р
Задача 494 (14) Двухпоршневой насос двойного действия создаем напор Н = 165 м при перекачивании масла с плотностью р = 915 кг/м3. Диаметр поршня составляет dп = 8,5 см, диаметр штока – dш = 1,5 см, а длинна хода поршня равна S = 16,5 см. Частота вращения рабочего вала составляет n = 80 об/мин перевести в об/с. Необходимо рассчитать необходимую мощность электродвигателя (КПД насоса и электродвигателя принять 0,95, а установочный коэффициент 1,1).
Скачать решение задачи 494 (Решебник 1) цена 100р
Задача 495 (15) Трёхпоршневой насос перекачивает жидкость с плотностью р = 1066 кг/м3 из открытой емкости в сосуд под давлением Р = 1,5 бар с расходом Q = 2 м3/час. Геометрическая высота подъема жидкости составляет Нг = 2,5 метра. Полезная мощность, расходуемая на перекачивание жидкости, составляет Nп = 3,5 кВт. Необходимо найти величину потери напора.
Скачать решение задачи 495 (Решебник 1) цена 100р
Задача 496 (16) Определить объемный коэффициент полезного действия ηv шестеренчатого насоса. Геометрические характеристики насоса: площадь поперечного сечения пространства между зубьями шестерни f = 710 мм2; число зубьев z = 10 шт; длинна зуба шестерни h = 3,5 мм. Частота вращения составляет n = 270 об/мин. Действительная подача шестеренчатого насоса составляет Qм = 10 м3/час.
Скачать решение задачи 496 (Решебник 1) цена 100р
Задача 497 (17) Показание вакуумметра, установленного на всасывающем патрубке диаметром d1 = 50 мм составляют рвак = 0,4*105 Па, а показание манометра, установленного на нагнетательном патрубке диаметром d2 = 40 мм составляет Рм = 3*105 Па, причем ось нагнетательного патрубка располагается на z2 = 0,5 м ниже центра манометра и на z1 = 0,4 м выше оси всасывающего патрубка. Определить КПД центробежного насоса, если бак вместимостью V = 3 м3 заполняется при работе насоса за t = 10 мин, а мощность потребляемая электродвигателем Nэ = 6 кВт при КПД электродвигателя ηэд = 0,92, t = 15ºС, жидкость – вода.
Скачать решение задачи 497 (Решебник 1) цена 150р
Задача 498 (19) Центробежный насос подает воду в количестве Q = 3,6 м3/с из колодца в открытый напорный бак по трубе диаметром d = 120 см на геодезическую высоту Нг = 22 м. Определить коэффициент полезного действия η насоса, если мощность на валу насоса N = 2,1 кВт. Суммарный коэффициент сопротивления системы z = 11. Температура t = 15ºC
Скачать решение задачи 498 (Решебник 1) цена 100р
Задача 499 Определить величину и положение равнодействующей гидростатического давления воды на криволинейную стенку АВ при следующих данных Н1 = 4м, Н2 = 1м, L = 10 м.
Скачать решение задачи 499 (Решебник 1) цена 100р

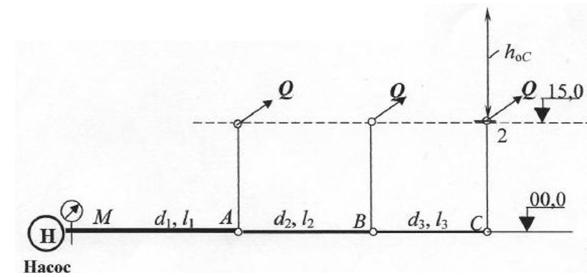

Задача 500 От насоса вода по трем последовательно соединенным трубам поступает в водоразборные пункты А, В и С на отметку 15 м. Расходы всех пунктов равны Q. Определить показание манометра в начале системы, а также остаточные напоры у потребителей А и В. Потребителю С следует обеспечить остаточный напор hос =15 м. Длины и диаметры участков указаны на чертеже. Трубы водопроводные, нормальные. Местные потери напора принять равными 10% от потерь по длине.
Дано: Q = 10 л/с; d1=250 мм; d2=200 мм; d3 = 150 мм, l1=550 мм; l2=400 мм; l3=350 мм.
Скачать решение задачи 500 (Решебник 1) цена 150р
Задача 501 Подъем заслонки в трубе диаметром D = 400 мм осуществляется гидроцилиндром с диаметром поршня D1 = 200 мм. Масса заслонки с поршнем и штоком составляет 70 кг. Жесткость пружины равна k = 8 Н/мм, коэффициент трения заслонки в направляющих f = 0,1. Определить давление нагнетаниями, необходимое для подъема заслонки при давлениях р1 =0,2 МПа и р2 =20кПа.
Скачать решение задачи 501 (Решебник 1) цена 100р
Задача 502 Определить, какой должна быть разность уровней трансформаторного масла (V = 0,38*10-4 м2/с) в резервуаре и отстойнике, чтобы по трубе диаметром d = 50 мм и длиной L = 25 м проходил расход Q = 3,0 л/с. На трубе установлен пробковый кран с углом открытия а = 20°, Кромки на входе в трубу принять острыми.
Скачать решение задачи 502 (Решебник 1) цена 100р
Задача 503 Шаровой сосуд радиусом r = 0,4 м, заполненный водой, висит на тяге, прикрепленной к его верхней половине. Найти давление в центре сосуда (показание пружинного мановакуумметра МВ), при котором нижнюю половину сосуда, имеющую силу тяжести G =1500 Н, можно не закреплять?
Скачать решение задачи 503 (Решебник 1) цена 100р
Задача 504 Вертикальная цилиндрическая цистерна с полусферической крышкой до самого верха заполнена жидкостью, плотность которой ρ=900 кг/м3. В верхней точке полусферы установлен манометр, показание которого составляет рман=19,2 кПа. Определить силу, растягивающую болты А, если радиус полусферы равен r = 1 м.
Скачать решение задачи 504 (Решебник 1) цена 100р

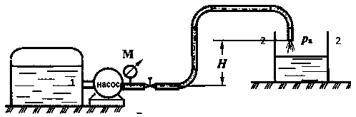

Задача 505 Определить высоту Н, на которую подается бензин (р = 700 кг/м3, v = 3,0*10-6 м2/с) по трубопроводу (d = 100 мм, L = 120 м, Δ = 0.5 мм), при пропускной способности Q = 6 л/с, если показания манометра, установленного после насоса, P = 1,2 ат. Истечение бензина происходит в атмосферу. Сумму коэффициентов местных сопротивлений принять равной ξ = 6.
Скачать решение задачи 505 (Решебник 1) цена 150р
Задача 506 В бензобаке, имеющим квадратное сечение со стороной а = 0,8 м, у дна выведен пьезометр, показание которого Н = 1,0 м. Рассчитать силу давления бензина (Rж) на крышку АB, расположенную под углом а = 60°, показать её линию действия и величину эксцентриситета (е). Плотность бензина рбенз = 720 кг/м3.
Скачать решение задачи 506 (Решебник 1) цена 150р

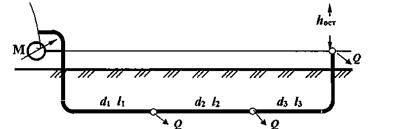

Задача 507 Определить равный расход воды Q у потребителей в системе трех последовательно соединенных труб: d1 = 200 мм, l1 = 600 м, d2 = 150 мм, l2 = 300 м, d3 = 100 мм, l3 = 200 м, если показания манометра в начале системы Pман = 3,0 ат, остаточный напор у потребителя должен быть не менее 10м. Местные потери принять равными 5% от потерь по длине.
Скачать решение задачи 507 (Решебник 1) цена 150р
Задача 508 Рассчитать силу давления воды на круглую крышку (Rж), закрывающую патрубок диаметром d = 600 мм, показать линию действия силы. Определить глубину погружения точки приложения силы (hD). Показание пьезометра, выведенного на уровне нижней кромки крышки, hр = 1,5 м. Плотность воды р = 1000 кг/м3.
Скачать решение задачи 508 (Решебник 1) цена 150р

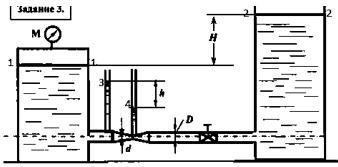

Задача 509 Из закрытого резервуара с избыточным давлением на поверхности рман = 0,8 ат вода подается в открытый резервуар на высоту Н. Для определения расхода воды на трубопроводе диаметром d1 = 100 мм и длиной L = 100 м установлен расходомер Вентури с диаметром цилиндрической вставки d2 = 50 мм. Разность показаний пьезометров расходомера h = 0,6 м. Определить пропускную способность системы Q и высоту подъема воды H. Считать трубы водопроводные в нормальных условиях (коэффициент Дарси при турбулентном режиме можно определить по таблице). Потерями напора в расходомере можно пренебречь. Учесть потери напора во всех местных сопротивлениях, коэффициент сопротивления вентиля принять равным ξвент = 14.5.
Скачать решение задачи 509 (Решебник 1) цена 150р
Задача 510 Определить абсолютное и избыточное давление в точке А на оси трубы, если разность уровней ртути в дифференциальном манометре hpT =160 мм, высота масла hM = 160 мм, высота воды в резервуаре hB = 0,8 м, плотность ртути ррm = 13,6 т/м3, плотность масла рm = 0,85 кг/м3.
Скачать решение задачи 510 (Решебник 1) цена 100р
Задача 511 Определить плотность жидкости, если известно, что жидкость занимает объем V = 150л, при этом масса жидкости m = 122 кг.
Скачать решение задачи 511 (Решебник 1) цена 50р
Задача 512 В резервуар прямоугольного сечения с размерами а = 1 м, b = 3 м налита жидкость - вода, плотностью р = 1000 кг/м3, высота жидкости h = 4,4 м. Построить эпюру гидростатического избыточного давления на дно и одну из стенок резервуара. Определить силы давления на дно и стенку и точки приложения сил.
Скачать решение задачи 512 (Решебник 1) цена 100р
Задача 513 Определить натяжение троса, удерживающего прямоугольный щит, шириной b = 2м при глубине воды перед щитом h = 1,8м, если угол наклона щита к горизонту: а) а = 60°С, б) а = 45°С. Весом щита пренебречь.
Скачать решение задачи 513 (Решебник 1) цена 100р
Задача 514 На трубопроводе диаметром d = 0,6 м, заполненном водой, установлена вертикально металлическая труба высотой Н = 2,8 м, к которой подключен манометр, показание которого Рм = 3,6 ат. Определить давление на оси трубопровода.
Скачать решение задачи 514 (Решебник 1) цена 100р
Задача 515 Определить силу давления на торцевую плоскую вертикальную стенку цистерны с бензином н положение центра давления, если показания U — образной трубки, заполненной ртутью, равно hрт = 200 мм рт. ст.; глубина заполнения цистерны - Н = 2,6 м, диаметр цистерны - D = 2,2 м, плотность бензина рб = 720 кг/м3.
Скачать решение задачи 515 (Решебник 1) цена 100р
Задача 516 Подпорная прямоугольная вертикальная стенка шириной b = 200 м сдерживает напор воды высотой Н = 10м. Определить силу полного давления на стенку Р и опрокидывающий момент М. Построить эпюру давлений.
Скачать решение задачи 516 (Решебник 1) цена 100р
Задача 517 Ртутный дифманометр присоединен к двум трубопроводам А и В с водой. Определить разность давлений в трубопроводах, если Δhрт = 0.4 м. Плотность: рв = 1000 кг/м3, ррт= 13600 кг/м3.
Скачать решение задачи 517 (Решебник 1) цена 100р
Задача 518 Найти величину и точку приложения равнодействующих сил гидростатического давления воды на прямоугольный щит, шириной b = 2,8м, если глубина воды а) h1 = 3м, а с другой – h2 = 2м б) h1 = 2,7м, а с другой – h2 = 1,5м
Скачать решение задачи 518 (Решебник 1) цена 100р
Задача 519 Определить давление в плоскости А-А, находящееся на глубине h = 1,1 м в цилиндре, диаметром D = 0,9 м, в котором находится жидкость плотностью p = 860 кг/м3. На поршень массой m = 50кг действует сила F = 500H.
Скачать решение задачи 519 (Решебник 1) цена 100р
Задача 520 От насосной установки по трубопроводной системе с параллельным соединением труб вода подается двум потребителям А и В с расходами QA = 10 л/с и QB = 12 л/с (рис.) Длины и диаметры участков системы: d1 = 100мм, L1 = 400м, d2 = 125 мм, l2 = 700м, d3 = 125мм, L3 = 600м. Высота подъема воды у потребителя В относительно магистрального трубопровода Нв = 8м. Определить расход на участке 1 (Q1). Местные сопротивления принять равными 5% от потерь по длине. Потери напора на участке от насоса до узла разветвления труб не учитывать. Трубы водопроводные нормальные уложены на одном горизонте.
Скачать решение задачи 520 (Решебник 1) цена 150р
Задача 521 Определить показания манометра, установленного после насоса. Местные сопротивления принять равными 5% от потерь по длине. Потери напора на участке от насоса до узла разветвления труб не учитывать. Трубы водопроводные нормально уложены на одном горизонте
От насосной установки по трубопроводной системе с параллельным соединением труб вода подается двум потребителям А и В с расходами QA = 10 л/с и QB = 12 л/с (рис.) Длины и диаметры участков системы: d1 = 100мм, L1 = 400м, d2 = 125 мм, l2 = 700м, d3 = 125мм, L3 = 600м. Высота подъема воды у потребителя В относительно магистрального трубопровода Нв = 8м.
Скачать решение задачи 521 (Решебник 1) цена 150р
Задача 522 Определить потери напора на участке 2 (hw2). Местные сопротивления принять равными 5 % от потерь по длине. Потери напора на участке от насоса до узла разветвления труб не учитывать. Трубы водопроводные нормальные уложены на одном горизонте.
От насосной установки по трубопроводной системе с параллельным соединением труб вода подается двум потребителям А и В с расходами QA = 10 л/с и QB = 12 л/с (рис.) Длины и диаметры участков системы: d1 = 100мм, L1 = 400м, d2 = 125 мм, l2 = 700м, d3 = 125мм, L3 = 600м. Высота подъема воды у потребителя В относительно магистрального трубопровода Нв = 8м.
Скачать решение задачи 522 (Решебник 1) цена 150р

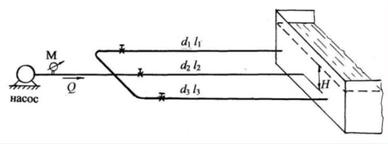

Задача 523 Насосом вода подаётся в бассейн по трём параллельным трубам: d1 = 150 мм, l1 = 450 м; d2 = 100 мм, l2 = 400 м; d3 = 125 мм, l3 = 450 м. Трубы водопроводные в нормальных условиях проложены на одном горизонте (см. рис.). Определить, на какую высоту (Н) может быть поднята вода в бассейне, если показание манометра после насоса рман = 0,7 ат, пропускная способность системы Q = 30 л/с. Потери напора в местных сопротивлениях принять равными 10 % от потерь по длине. Потери напора на магистральном трубопроводе от насоса до параллельного соединения труб не учитывать.
Скачать решение задачи 523 (Решебник 1) цена 150р
Задача 524 Определить силу давления бензина на полусферическое дно цилиндрического резервуара радиусом r = 0,5 м (рис.), если показание манометра, установленного на расстоянии h = 0,8 м от дна резервуара, Pман = 0,12 ат. Принять плотность бензина рбенз = 720 кг/м3.
Скачать решение задачи 524 (Решебник 1) цена 100р
Задача 525 Патрубок маслобака квадратного сечения со стороной а = 200 мм перекрывается крышкой АВ, перемещающейся в вертикальных пазах, (рис.). Определить начальную силу F для открытия крышки, если показание манометра, установленного на верхней стенке патрубка Pман = 0,12 ат. Принять плотность масла рмас = 900 кг/м3, коэффициент трения скольжения в пазах f = 0,5. Масса крышки М = 2,0 кг.
Скачать решение задачи 525 (Решебник 1) цена 100р
Задача 526 В плотине сделано водопропускное отверстие в виде трубы диаметром d = 1,0 м. Труба перекрывается круглым затвором, имеющим неподвижную горизонтальную ось вращения, проходящую через точку А (рис.). Определить расстояние от поверхности жидкости до центра давления hD. Глубина воды над нижней кромкой затвора Н = 2,5 м.
Скачать решение задачи 526 (Решебник 1) цена 150р
Задача 527 Определить силу давления бензина на треугольный затвор шириной b = 500 мм и высотой h = 800 мм, если показание манометра, установленного на расстоянии а = 300 мм от верхней кромки затвора Pман = 0,12 ат (рис.). Плотность бензина принять рбенз= 720 кг/м3.
Скачать решение задачи 527 (Решебник 1) цена 100р
Задача 528 Закрытый резервуар заполнен маслом плотностью рмасл = 900 кг/м3. На поверхности масла действует избыточное давление рман = 0,1 ат. Выход из резервуара сделан в виде патрубка прямоугольного сечения высотой h и шириной b. Патрубок закрывается крышкой, поворачивающейся относительно оси шарнира А (рис.). Определить Силу давления жидкости на крышку, если ширина крышки равна b = 0,6м, высота крышки h = 0,4 м, глубина масла над верхней кромкой крышки а = 0,6 м.
Скачать решение задачи 528 (Решебник 1) цена 100р

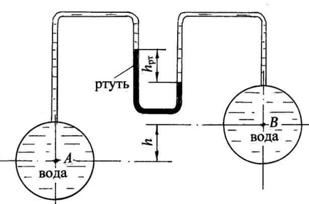

Задача 529 С помощью дифференциального ртутного манометра контролируется разность давлений на уровне оси трубопровода А (рА) и оси трубопровода В (рВ), заполненных водой (рис.). Определить показание манометра (hрт), если разность давлений рВ - рА = 15,6 кПа. Ось трубопровода В выше оси трубопровода А на величину h = 400 мм. Принять плотности жидкостей: воды р = 1000 кг/м3; ртути ррт = 13600 кг/м3.
Скачать решение задачи 529 (Решебник 1) цена 100р
Задача 530 В вертикальной перегородке отстойника, состоящего из двух резервуаров - А и В, сделано квадратное отверстие со стороной а = 500 мм. Отверстие перекрывается крышкой, которая может поворачиваться вокруг шарнира О (рис.). Определить, какой вакуум нужно создать на поверхности воды в закрытом резервуаре А, чтобы крышка оставалась в вертикальном положении. Резервуар В открыт. Принять Н1 = 1,5 м; Н2 = 1,0 м.
Скачать решение задачи 530 (Решебник 1) цена 100р
Задача 531 Определить показание манометра (рман), установленного по центру трубопровода с маслом, если показание U-образного ртутного манометра hрт = 120 мм, высота столба воды над ртутью h = 60 мм (рис.). Уровень ртути в левом колене находится на высоте Z = 1,2 м от оси трубы. Принять плотности жидкостей: масла рмасл = 900 кг/м3; воды р = 1000 кг/м3; ррт = 13600 кг/м3.
Скачать решение задачи 531 (Решебник 1) цена 100р
Задача 532 Определить силу давления S, на которую должно быть рассчитано запорное устройство квадратной крышки, поворачивающейся вокруг горизонтальной оси O и закрывающей отверстие в боковой плоской стенке сосуда, если в сосуде находится жидкость Ж, а давление в верхней части сосуда рм (рис. 12, табл. 2).
Жидкость – керосин, давление – избыточное Рм = 0,1 ат, b = 120 мм, h = 800мм, а = 800 мм, с = 400мм.
Скачать решение задачи 532 (Решебник 1) цена 100р
Задача 533 Определить мощность насоса подающего воду из скважины глубиной Н=3000м, при расходе воды Q=10л/с, при плотности воды 1000кг/м3. Жидкость подается на высоту h=190м, и в баке на конце трубопровода создается давление Р=8кг/см2.
Ответ N = 320,8 кВт.
Скачать решение задачи 533 (Решебник 1) цена 100р
Задача 534 Насос из открытого резервуара подает воду. Определить давление на входе насоса. Потерями на входе пренебречь. Высота всасывания h=4м, расход Q=0,03м3/с диаметр всасывающего трубопровода d=130мм.
Ответ Рвх = 43,6 кПа
Скачать решение задачи 534 (Решебник 1) цена 100р
Задача 535 (73) Из резервуара с постоянным уровнем воды Н = 1,8 м происходит истечение через внешний цилиндрический насадок диаметром d = 20 мм. Какое манометрическое давление рм необходимо поддерживать на поверхности воды в баке, чтобы расход из насадка увеличился в 1,5 раза по сравнению с истечением при атмосферном давлении на поверхности воды. Определить величину вакуума в сжатом сечении насадка в обоих случаях.
Скачать решение задачи 535 (Решебник 1) цена 150р
Задача 536 (2.177) Определить силы давления, приложенные к плоской (А) и полусферической (В) торцевым стенкам горизонтального цилиндра (рис. 2.157), плунжер которого нагружен силой F = 6кН при R = 30см, d = 10см
Скачать решение задачи 536 (Решебник 1) цена 100р
Задача 537 Определить давление (Па) на поверхности жидкости в закрытом резервуаре, если высота жидкости в пьезометре равна Н (рис. 1).
Исходные данные для расчета приведены в таблице 1. Номер Вашего варианта соответствует порядковому номеру в списке группы.
Высота жидкости Н = 3,5 м, Плотность жидкости p = 1290 кг/м3
Скачать решение задачи 537 (Решебник 1) цена 100р

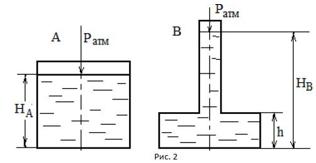

Задача 538 В каком из сосудов А или В (рис. 2) сила избыточного давления на дно сосуда будет больше? Сосуды имеют одинаковые диаметры D и заполнены водой. Сосуд А открыт, в верхнюю крышку сосуда В вставлена тонкая трубка диаметром 0.2м; НА = 2 м, НВ = 10 м, h = 1 м, Д =2 м.
Скачать решение задачи 538 (Решебник 1) цена 100р
Задача 539 Закрытый резервуар с жидкостью разделен на две части плоской перегородкой (см. рис. 3). Давление над жидкостью в обеих частях различно: показания манометра А – Р1 (кгc/см2), а манометра В - P2 (кгc/см2). Найти величину и точку приложения (hg) результирующей силы давления на крышку, закрывающую отверстие в перегородке. Исходные данные для расчета приведены в таблице 2. В графе 8 указаны размеры для крышек:
квадратной - сторона квадрата (а)
треугольной - сторона равностороннего треугольника (а)
круглой - диаметр (d) полукруглой -диаметр (d)
прямоугольной - стороны прямоугольника (а х h )
Значения плотностей приведены в таблице 3, а формулы для расчета момента инерции плоских фигур относительно оси, проходящей через центр тяжести-Таблице 4.
Жидкость - метанол, Р1 = 3,3атм, Р2 = 2,8 атм, Н1 = 3м, Н2 = 2,2 м
Форма отверстия крышки – круглая, размер отверстия 500мм
Скачать решение задачи 539 (Решебник 1) цена 150р
Задача 540 (Крестин 3.54) Определить расход воды в трубопроводе и скорости в сечениях, если диаметр трубопровода d1 уменьшается до величины d2, а показание пьезометра, подсоединенного к сечениям 1–1 и 2–2, равно h (рис. 3.27). Высотой столба воздуха в пьезометре пренебречь. Исходные данные приведены в таблице 3.54.
d1 = 100мм; d2 = 50мм; h = 40 см.
Скачать решение задачи 540 (Решебник 1) цена 100р

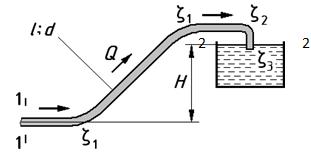

Задача 541 (4.2) Вода подается в бак, на высоту Н, по трубопроводу длиной l и диаметром d. Определить потребный напор Нпотр и избыточное давление р1* в начальном сечении трубопровода 1-1, если известен расход воды Q. При ре шении учесть потери: на трение в трубопроводе, на два плавных поворота, на отвод и на внезапное расширение при выходе из трубы в бак. Принять режим течения турбулентным, а трубопровод гидравлически гладким.
Скачать решение задачи 541 (Решебник 1) цена 100р
Задача 542 По трубопроводу диаметром d перекачивается нефть, кинематическая вязкость которой ν. Приняв режим движения нефти при расходе Q ламинарным, определить гидравлический уклон потока.
Скачать решение задачи 542 (Решебник 1) цена 100р

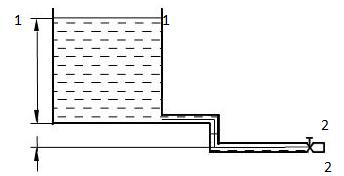

Задача 543 Из водоёма с минимальной высотой уровня H вода отводится по трубе диаметром d с расходом Q. На пути движения воды имеются местные сопротивления: вход в трубу, два резких поворота на 90˚, одна полностью открытая задвижка. Длина участка трубы l. Определить высоту h, на которую нужно поднять резервуар, чтобы обеспечить пропуск данного расхода.
Скачать решение задачи 543 (Решебник 1) цена 100р

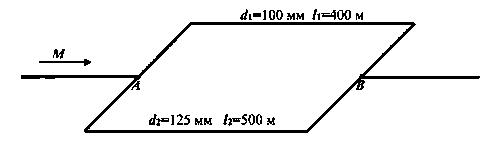

Задача 544 На газопроводе имеется кольцевое соединение из двух параллельно соединенных участков, к которым подводится массовый расход газа (R=520 Дж/(кг К) М=0,4 кг/с). Геометрическая характеристика участков приведена на схеме. Трубы стальные Δ = 0,2 мм. Температура окружающего воздуха Т= 20 °С и атмосферное давление ра= 102 кПа. Манометрическое давление в узловой точке А равняется pSLl=0,3 МПа. Определить расходы в ветвях кольца и давление в узловой точке В - рмц. Расчет вести для квадратичной области сопротивления.
Скачать решение задачи 544 (Решебник 1) цена 150р
Задача 545 (12) По трубопроводу диаметром 69х5 мм при температуре 30ºС под абсолютным давлением 2,8 бар течет жидкость (ацетон) со скоростью 2,9 м/с. Определить давление в трубопроводе, если далее его диаметр изменился до 108х4, при этом трубопровод спустился (или поднялся) с уровня 3,5м на уровень 13м по высоте от пола цеха. Потеря напора в трубопроводе принять равной 1,35м
Ответ: V = 0,00792 м3/с, v2 = 1 м/с, Р2 = 3,616бар
Скачать решение задачи 545 (Решебник 1) цена 100р

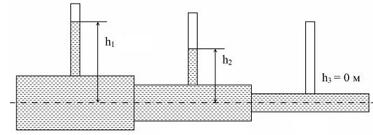

Задача 546 (13) По горизонтальной трубе с внутренним диаметром 100мм перекачивается жидкость расход которой составляют 34 м3/ч. Высота столба жидкости в пьезометрической трубке равна 1,2м. Как изменится высота столба жидкости при сужении трубопровода до диаметра 68 мм? При каком диаметре высота столба жидкости будет нулевой? Потерями напора пренебречь.
Ответ: v1 = 1,203 м/с, v2 = 2,602 м/с, h2 = 0,9 м
v2 = 4,812 м/с, d = 50мм
Скачать решение задачи 546 (Решебник 1) цена 100р
Задача 547 (14) Определить скорость истечения жидкости из цилиндрического сосуда и время снижения уровня жидкости от начального уровня 2,4 м до конечного уровня 1 м. Диаметр сосуда 1,6м, диаметр отверстия 25 мм. Коэффициент расхода 0,64.
Ответ: v1 = 3,35 м/с, v2 = 2,83 м/с
t = 2020 с = 33,7 мин – для Мариотта
t = 793,5 с = 13,22 мин – для обычного сосуда
Скачать решение задачи 547 (Решебник 1) цена 100р
Задача 548 Определить глубину воды Н в резервуаре А, если известны показания ртутного манометра h1 = 800 мм, пьезометра h = 300 мм
Скачать решение задачи 548 (Решебник 1) цена 100р

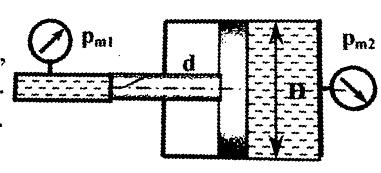

Задача 549 Определить показание манометра Pm1, если показание манометра Pm2, равно 1,5 МПа. Диаметры поршней D = 150мм, d = 10мм. Жидкость - масло с плотностью 800кг/м3. поршень находится в равновесии
Скачать решение задачи 549 (Решебник 1) цена 100р

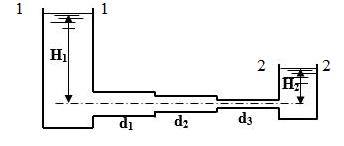

Задача 550 (23) Определить расход воды и построить пьезометрическую линию вдоль трубы, соединяющей два резервуара. Уровни жидкости в резервуарах равны Н1 = 5,2 м и Н2 = 1,8 м, диаметры участков труб d1 = 70 мм, d2 = 60 мм и d3 = 40 мм. При расчете учесть потери напора в местных сопротивлениях. Потерями напора на трение пренебречь.
Скачать решение задачи 550 (Решебник 1) цена 100р

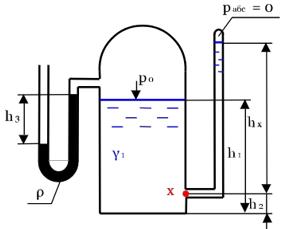

Задача 551 (2.9) Герметичный сосуд частично заполнен жидкостью с удельным весом γ1 = 10 кН/м3 на высоту h1 = 1 м. На высоте h2 = 0,2 м от дна сосуда выведена трубка, из которой практически полностью откачан воздух. Выше уровня свободной поверхности жидкости в сосуде от него отведена изогнутая трубка, заполненная ртутью, имеющей плотность ρ = 13600 кг/м3. Уровень ртути в правой ветви на h3 = 0,5 м выше левой. Определить, на какую высоту поднимется жидкость в запаянной трубке, из которой откачан воздух, принимая давление паров жидкости равным нулю и атмосферное давление pат = 100 кПа
Скачать решение задачи 551 (Решебник 1) цена 100р

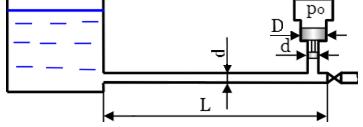

Задача 552 (10.7) Вода течет из бака по трубопроводу длиною L = 40 м, диаметром d’ = 30 мм и толщиной стенок δ = 3 мм, в конце трубопровода установлена задвижка. Минимальное время закрытия задвижки t = 0,07 с. Перед задвижкой установлено устройство для гашения гидравлического удара с диаметрами d = 30 мм и D = 100 мм. Определить давление воздуха в устройстве для гашения гидравлического удара, если расход истечения Q = 7 л/с, материал трубопровода сталь (Е = 2·105 МПа), модуль упругости воды Е0 = 2·103 МПа.
Скачать решение задачи 552 (Решебник 1) цена 100р

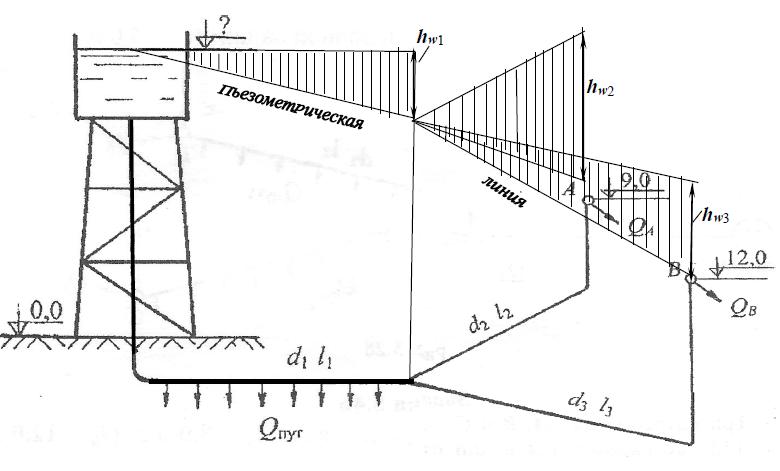

Задача 553 Из водонапорной башни на первом участке осуществляется путевой расход QПУТ= 22,0 л/с воды и питание потребителей А и В с расходами: QА = 18,0 л/с и QВ = 16,0 л/с.
Определить отметку горизонта воды в водонапорной башне, если отметка потребителя А равна 9,0 м, потребителя В - 12,0 м. Три участка трубопроводов уложены на одном горизонте. Диаметры и длины участков сети: d1=250 мм, l1=650 м; d2=150 мм, l2=600 м; d3=150 мм, l3=500 м. Трубы водопроводные нормальные. Потери напора в местных сопротивлениях принять равными 10 % от потерь по длине.
Скачать решение задачи 553 (Решебник 1) цена 100р
Задача 554 (83) Из бассейна по трубе (рисунок 1) диаметром d=0,3 м через клапан сливается вода. Вычислить силу P, необходимую для поднятия клапана весом G=4 кг, если высоты столба воды от свободной поверхности до центра клапана H=3 м. Конструктивные размеры рычага a=0,45 м, b=1,2 м, α=45°. Весом рычага пренебречь.
Скачать решение задачи 554 (Решебник 1) цена 100р
Задача 555 (11.10) Вода движется в трубопроводе диаметром D = 25 мм, в котором находится гидродинамическая трубка (рис. 11.6) диаметром d = 5 мм. Определить: а) скорость движения воды в трубопроводе, если показание гидродинамической трубки h = 0.1 м; б) показание гидродинамической трубки h, если скорость воды в сечении трубопровода, нестесненном гидродинамической трубкой, V = 2 м/с.
Ответ а) V = 1,34 м/с, б) h = 0,49 м.
Скачать решение задачи 555 (Решебник 1) цена 100р
Задача 556 Резервуар заполнен водой, герметически закрыт. Определить, пренебрегая изменением объема резервуара, повышение давления в нем при изменении температуры воды с t1 =20°С до t2=85°C, если коэффициент термического расширения воды bt =0,00018 1/град, а коэффициент объемного сжатия bp = 4,85*10-10 м2/Н
Скачать решение задачи 556 (Решебник 1) цена 100р
Задача 557 На входе в трубопровод с диаметром 200мм поток воздуха имеет скорость 60м/с, температуру Т1=310К и давление 2,45*105Па. Считая, что движение происходит без потерь, определить скорость потока в сечении, где площадь трубопровода вдвое меньше чем на входе, а также секундный расход воздуха в трубопроводе.
Скачать решение задачи 557 (Решебник 1) цена 100р
Задача 558 Определите усилие, действующее на клапан, если диаметр клапана d1 = 9 см; диаметр штока d0 = 4 см; давление пара перед клапаном р0 = 8 МПа и за клапаном р1 = 7,7 МПа.
Скачать решение задачи 558 (Решебник 1) цена 100р
Задача 559 (4.10) На водопроводной трубе длиной L = 100 м, диаметром d = 50 мм с абсолютной шероховатостью Δ = 0.5 мм в начале участка установлен манометр, показание которого рман1 = 1,2 ат. Определить режим движения воды, в случае турбулентного режима область сопротивления, а также показание манометра в конце трубы (рман2) при пропускной способности Q = 1.6 л/с. Принять плотность воды р = 103 кг/м3: коэффициент кинематической вязкости воды v = 1*10-6 м2/с.
Ответ: рман = 0,96 ат.
Скачать решение задачи 559 (Решебник 1) цена 100р
Задача 560 (8.12) Абсолютное давление р в закрытом резервуаре составляет 1,8 бар (рис. 8.5). С каким расходом будет подаваться вода в открытый резервуар по трубопроводу диаметром d = 22мм и длиной l = 4,4 м, если h = 2м, Н = 1 м, ξвхода = 0,5, ξвыхода = 1, ξвентиля = 2, шероховатость труб Δ=0,2 мм. Кинематический коэффициент вязкости воды v = 1*10-6 м2/с.
Скачать решение задачи 560 (Решебник 1) цена 100р
Задача 561 Определить избыточное давление в резервуаре А с помощью двухжидкостного чашечного манометра, если расстояние от плоскости контроля воды и ртути в чашке до центра резервуара равно hв = 1 м, до свободной поверхности ртути в трубке hрт = 10 см. Плотность бензина вместо воды рб = 900 кг/м3, плотность ртути ррт = 13600 кг/м3.
Скачать решение задачи 561 (Решебник 1) цена 100р
Задача 562 По напорному трубопроводу перекачивается загрязненная жидкость. Известно, что осаждение загрязнений в трубопроводе будет исключено, если жидкость будет двигаться со скоростью V = 1,5 м/с. Найти максимально допустимый диаметр трубопровода, при котором не будет наблюдаться отложение взвеси, если расход Q =30 л/с.
Скачать решение задачи 562 (Решебник 1) цена 100р
Задача 563 Построить график изменения потерь напора при протекании воды через вентиль с изменением расхода в пределах Q =0,1 - 1,0 л/с, если диаметр трубы D =50 мм.
Скачать решение задачи 563 (Решебник 1) цена 100р
Задача 564 Определить расход воды, вытекающей из трубы и манометрическое давление в точке А. Уровень воды в резервуаре постоянный, глубина Н = 7 м. Длина участков верхней трубы диаметром d1 = 100 мм равна l1 = 5 м и l2 = 8 м. Длина нижней трубы диаметром d2 = 50 мм равна l3 = 2 м. Коэффициент Дарси вычислить по формуле Шифринсона, абсолютная шероховатость труб Δ = 0,5 мм.
Скачать решение задачи 564 (Решебник 1) цена 100р
Задача 565 Из бака с постоянным уровнем жидкости Н = 7 м через трубу длиной l = 16 м и диаметром d = 80 мм вытекает вода. Коэффициент местного сопротивления задвижки ξ = 0,03. Толщина стенок δ = 5 мм. Сравнить величину повышения давления при мгновенном закрывании задвижки для стальной и чугунных труб.
Скачать решение задачи 565 (Решебник 1) цена 100р
Задача 566 Два открытых резервуара отделены вертикальной стенкой, в которой имеется круглое отверстие диаметром d1 = 70 мм, уровень воды в левом резервуаре Н1 = 3 м. Расход Q, проходящий через отверстие, равен 0,01 м3/с. Определить уровень воды в правом резервуаре Н2 и диаметр d2 отверстия в крайней правой стенке при постоянных уровнях воды в резервуарах. Центры обоих отверстий расположены на расстоянии l = 0,5 м от дна резервуаров.
Скачать решение задачи 566 (Решебник 1) цена 100р
Задача 567 (1.159) Нефть плотностью 790 кг/м3 подается по трубопроводу, диаметром d = 800мм и длиной L = 12000м, толщина стенки б = 3мм. Расход в трубопроводе Q = 50 л/с. Необходимо определить максимальное ударное повышение ΔР и время закрытия концевой задвижки для возникновения гидравлического удара. Модуль упругости жидкости К = 7,4*1010 Па-1 модуль упругости трубы (стали) Е = 200 ГПа.
Скачать решение задачи 567 (Решебник 1) цена 100р
Задача 568 (2.167) Определить скорость истечения v, и расход Q жидкости из бака и режим движения жидкости. Диаметр отверстия d = 8см, высота над центром отверстия Н = 4м. Коэффициент расхода μ = 0,62, коэффициент кинематической вязкости v = 50 мм2/с.
Скачать решение задачи 568 (Решебник 1) цена 100р
Задача 569 Определить полный напор насоса подачей Q = 60л/с, если известно диаметр всасывающего патрубка dвс = 100мм, диаметр нагнетательного патрубка dн = 120мм, показание давления на входе в насос, вакууметра Рв = 0,7 кг/см2, показание манометра Рм = 12 кг/см2. Избыточное давление Ризб = 4 МПа. Общие потери h = 0м. Показание между точками замера Рв и Рм Δh = Zв – Zм = 0,3м.
Скачать решение задачи 569 (Решебник 1) цена 100р
Задача 570 (4.188) Из цилиндрического резервуара, предназначенного для разделения нефти и воды, диаметром D = 14м, через донную трубку, L = 0,4м и d = 0,1 м сливается вода плотностью 1000кг/м3 и вязкостью 1 мм2/с. Начальный уровень в резервуаре Н1 = 15м, конечный, Н2 = 9м, плотность нефти р = 850 кг/м3, коэффициент расхода μ = 0,82. Определить время слива, считая, что имеется четкая граница раздела вода-нефть.
Скачать решение задачи 570 (Решебник 1) цена 100р
Задача 571 Определить высоту расположения оси центробежного насоса над свободной поверхностью воды в водоеме: расход воды Q = 20 л/с, давление перед входом в насос Рн = 50 кПа, диаметр всасывающей трубы d = 80мм, длина трубы L = 10м, коэффициент гидравлического трения λ = 0,03, атмосферное давление Рат = 105 Па, плотность воды р = 1000 кг/м3. Труба имеет один клапан с сеткой ξ = 4 и одно колено ξ = 0,5.
Скачать решение задачи 571 (Решебник 1) цена 100р
Задача 572 Определить силу давления воды и ее направление на цилиндрический валец длиной b = 6м и D = 2м, если Н = 5 м.
Скачать решение задачи 572 (Решебник 1) цена 100р
Задача 573 (2.25) Из открытого резервуара по сифонному трубопроводу (рис. П.20) вытекает вода, определить: а) при каком расстоянии z1, между уровнем воды в резервуаре и выходом из трубы и при каком расходе давление в сечении х—х достигнет рх = 0,049 МПа (0,5 атм), если ось трубы в сечении х-х выше уровня воды в резервуаре на величину z2 = 3 м, а диаметр трубопровода d = 50 мм; б) давление рх в сечении х—х и диаметр трубопровода при расходе Q = 16 л/с; z1 = 3,5 м; z2 = 2 м.
Скачать решение задачи 573 (Решебник 1) цена 100р
Задача 574 Определить величину и направление силы давления нефти (рн = 0,9 т/м3) на полуцилиндрическую поверхность авс R = 2м и шириной b = 4м, если Н = R и показание манометра Рм = 0,015 МПа.
Скачать решение задачи 574 (Решебник 1) цена 100р
Задача 575 (8.20) Вода по горизонтальному новому чугунному трубопроводу, состоящему из двух последовательных участков труб с размерами l1, l2, d1, d2, подается в узловые точки В и С в количестве QB и QC и непрерывно распределяются по участку АВ в количестве Qm1. Определить необходимое давление насоса, если свободный напор в конце трубопровода Нсв = 15 м. Как измениться давление насоса, если расход в узловой точке В QB уменьшить и одновременно в точке С QC увеличить на 5 л/с?
Вар 2 l1 = l4 = 180м, l2 = 140м, d1 = 125мм, d2 = 100мм, QB = 6л/с, QC = 7 л/с, Qn1 = 5л/с, A =24 м, C=D =4м.
Скачать решение задачи 575 (Решебник 1) цена 100р
Задача 576 (9) Определить силу P, приложенную к поршню цилиндра (рис. 2.5) диаметром D = 100 мм, если ртуть в пьезометре поднялась на высоту hрт = 500 мм, ρрт = 13 600 кг/м3.
Скачать решение задачи 576 (Решебник 1) цена 100р
Задача 577 (10) Определить напор Н, который необходимо поддерживать в резервуаре, чтобы обеспечить расход Q = 10л/с в коротком трубопроводе диаметром d = 100мм, длиной 50м. Шероховатость внутренней поверхности трубы 0,2мм. Кинематический коэффициент вязкости v = 0,01 см2/с. Принять коэффициент сопротивления вентиля ξвент = 1,5.
Скачать решение задачи 577 (Решебник 1) цена 100р
Задача 578 Из магистрального трубопровода большого диаметра, в котором поддерживается постоянный напор, по стальному трубопроводу, состоящему из нескольких участков труб разного диаметра d и разной длины l, вытекает вода. Расход воды Q, эквивалентная шероховатость стенок Δ, температура воды t.
Определить: - скорости движения воды по трубопроводу и потери напора;- величину полного напора в магистральном трубопроводе;
Принять: l1 = l2 = l3, v = 0,55·10-6 м2/с, kэ = 0,1 мм.
Вариант 3 Q = 1,5 л/с, d1 = 75 мм, d2 = 50 мм, d3 = 25 мм, L = 1,2 м.
Скачать решение задачи 578 (Решебник 1) цена 100р
Задача 579 (14) Определить давление p2 на выходе мультипликатора, если диаметр подвижного плунжера П D = 150 мм, а диаметр неподвижной скалки С d = 30 мм (рис. 2.10). Давление на входе p1 = 1 МПа. Потерями на трение пренебречь.
Скачать решение задачи 579 (Решебник 1) цена 100р
Задача 580 (15) Определить силу давления воды на 1 м ширины b подпорной стенки на участке A–B (рис. 2.11), если h = 3 м, a = 2,2 м, угол α = 60º.
Скачать решение задачи 580 (Решебник 1) цена 100р
Задача 581 По горизонтальному трубопроводу (L=70км, d=300мм) перекачивается нефть с расходом Q=0,1 м3/с (ρ=840 кг/м3, v=10-4 м2/с). Определить потери давления на трубопроводе, пренебрегая местными потерями напора.
Скачать решение задачи 581 (Решебник 1) цена 100р
Задача 582 (67) Определить расход воды через кран, если избыточное давление в магистральном трубопроводе 2 составляет 0,25 МПа, Н = 12м, d = 20мм, ξк = 5,5, λ = 0,03, L = 13м
Скачать решение задачи 582 (Решебник 1) цена 100р
Задача 583 Избыточное давление в аппарате диаметром 3 м Ризб. Высота слоя воды в аппарате 5 м. Плотность воды ρ=1000 кг/м3. Найти силу давления на нижнюю крышку. Ризб=2 атм.
Скачать решение задачи 583 (Решебник 1) цена 100р
Задача 584 Сосуд, в котором абсолютное давление воздуха ниже атмосферного, р = 60 кПа, соединен с сосудом 2, в котором давление на поверхности воды равно атмосферному. Определить вакуум в сосуде 1 и высоту поднятия воды в трубке hвак
Скачать решение задачи 584 (Решебник 1) цена 100р
Задача 585 В U – образную трубку налиты две разные жидкости, плотности которых p1 = 900 кг/м3 и р2 = 13600 кг/м3. Линия АВ является линией раздела этих жидкостей. Известны: h1 = 200 см, р01 = 160 кПа, р02 = 140 кПа. Найти перепад уровней жидкости в трубке h
Скачать решение задачи 585 (Решебник 1) цена 100р
Задача 586 Определить глубину h и уклон земляного канала l для пропуска расхода воды 1,43 м3/сек при скорости 0,4 м/сек шириной по дну 2,0 м при m = 1 и n = 0,0225.
Скачать решение задачи 586 (Решебник 1) цена 100р
Задача 587 При гидравлических испытаниях резервуаров допускается утечка воды, которая за одни сутки не должна превышать 3л с квадратного метра смоченной поверхности. Определить, возможно ли принять в эксплуатацию цилиндрический резервуар диаметром 15 м, в котором уровень воды за одни сутки понизился с 4 до 3,98 м. Определить массу убывшей воды.
Скачать решение задачи 587 (Решебник 1) цена 100р
Задача 588 В сужающуюся трубу подаётся вода расходом Q = 0,085 л/с при температуре t =10ºC. Определить режим движения в широкой и узкой части, если d1 = 50 мм и d2 = 30 мм.
Скачать решение задачи 588 (Решебник 1) цена 100р
Задача 589 В аппарат А осуществляется разделение воды и масла. Определить уровень, установившийся в буферной емкости В после открытия задвижки Д? Если начальный уровень воды в емкости В равен hc = 1м. Плотность воды р = 1000 кг/м3, плотность масла рм = 860 кг/м3. Диаметр сосуда В равен 1,2 диаметра сосуда А. hв = 1,8м, hм = 3м
Скачать решение задачи 589 (Решебник 1) цена 100р
Задача 590 Два резервуара соединены трубой диаметром d = 100 мм общей длиной L =80м и абсолютной шероховатостью стенок Δ = 0,2 мм. Определить, при каком напоре H расход в трубе будет равен Q = 30 м3/ч, если кинематический коэффициент вязкости V = 0,0131 см2/с, радиусы поворота трубы R = 200мм, коэффициент сопротивления вентиля ξ = 3
Скачать решение задачи 590 (Решебник 1) цена 100р
Задача 591 В параллельном трубопроводе, состоящем из двух труб круглого сечения с диаметрами, отличающимися в два раза, ламинарно течет жидкость. Определить соотношение расходов жидкости в трубах.
Скачать решение задачи 591 (Решебник 1) цена 100р
Задача 592 Идеальный газ с объем V и давлением р сжимают изотермически до объема V/2, потом изобарно до объема V/4, а затем опять изотермически до объема V/8. Какое давление будет в конце указанного процесса?
Скачать решение задачи 592 (Решебник 1) цена 100р
Задача 593 Какой давление, развиваемое насосной станцией для перекачки 250 т/час воды при температуре 60°С через трубопровод диаметром 150 мм, если жидкость подается в открытый резервуар? Начальная отметка выше выходного сечения на 15 м. На трубопроводе установлена 1 задвижки (ξадвижки=1,5), два крана (ξкрана=1,2) и трубопровод дважды поворачивает на 90° (ξ90=0,5). Шероховатость стенок трубопровода 0,3 мм.
Скачать решение задачи 593 (Решебник 1) цена 100р
Задача 594 В резервуаре, заполненном бензином (рб=750 кг/м3), расположен пенопластовый (рп=50 кг/м3) поплавок диаметром dп=150+№варианта) мм, который обеспечивает открывание клапана диаметром dкл =40+0,1*№варианта) мм и толщиной б=10+0,01*№варианта) мм, установленного в днище резервуара, при уровне бензина h =1м. Длина и диаметр проволоки, соединяющей клапан с поплавком, соответственно составляют lпр =900+№варианта) мм и dпр =3мм. Материал клапана и проволоки – сталь (рст=7850 кг/м3). Определить необходимую толщину поплавка. dп=158мм, б= 10,08 мм, lпр =908мм, dкл = 40,8мм
Скачать решение задачи 594 (Решебник 1) цена 100р
Задача 595 Из закрытого резервуара с большим объемом, с избыточным давлением (pизб=0,2 ати) и постоянным уровнем жидкости H=2 м, ρ=820кг/м3 через отверстие в тонкой стенке d=12мм, μ=0,62, вытекает керосин. Определить массовый расход керосина m- через отверстие в днище этого резервуара
Скачать решение задачи 595 (Решебник 1) цена 100р
Задача 596 Труба диаметром d и длиной L = 1 м находится под избыточным давлением P. Определить силу разрыва трубы и силу суммарного давления, которое испытывает задвижка в этой трубе. Pатм = 736 мм рт. ст d = 700мм, Р = 3 атм
Скачать решение задачи 596 (Решебник 1) цена 100р
Задача 597 Вертикальная цилиндрическая цистерна с полусферической крышкой до самого верха заполнена двумя различными несмешивающимися жидкостями Ж1 и Ж2 (плотностью ρ1 и ρ2 соответственно). Диаметр цистерны D, высота ее цилиндрической части H. Глубина жидкости Ж1 равна H/3. Определить горизонтальную силу, разрывающую цистерну.
D = 2,4м, Н = 3,9м, ρ1 = 1250 кг/м3, ρ2 = 1000 кг/м3
Скачать решение задачи 597 (Решебник 1) цена 100р
Задача 598 Определить потери давления на трение в стальном трубопроводе диаметром d, длиной l, бывшем длительное время в эксплуатации (kэ = 1 мм) при расходе Q (рв = 1000 кг/м3, μ = 1*10-3 Па*с)
d = 125мм, L = 70м, Q = 40л/с
Скачать решение задачи 598 (Решебник 1) цена 100р
Задача 599 Вода по стальному трубопроводу (kэ = 0,5 мм) диаметром d и длиной l поступает из большого резервуара в колодец. Определить потери давления на трение при заданном расходе Q (рв = 998кг/м3). Жидкость движется в квадратичной области турбулентного режима.
d = 125мм, L = 70м, Q = 40л/с
Скачать решение задачи 599 (Решебник 1) цена 100р
Задача 600 Несжимаемая жидкость плотностью ρ течет по горизонтальной трубе переменной площади поперечного сечения. Разность давлений р1 – р2 жидкости между сечениями площадями F1 и F2 измеряется с помощью дифференциального манометра.
Найти массовый расход m жидкости. Трением пренебречь, течение считать одномерным.
Скачать решение задачи 600 (Решебник 1) цена 100р
Задача 601 Определить гидравлический радиус и эквивалентный диаметр живого сечения потока, движущегося между двумя концентрическими трубами (рис. 3.2), если наружный диаметр d внутренней трубы равен 0,1 м, а внутренний диаметр D наружной трубы 0,15 м.
Скачать решение задачи 601 (Решебник 1) цена 100р
Задача 602 При прокачке бензина (ρ = 700 кг/м3) по трубе длиной l = 5,5 м и диаметром d = 15 мм падение давления в трубопроводе Δp = 0,11 МПа. Принимая закон сопротивления квадратическим, определить эквивалентную шероховатость трубы Δ, если расход Q = 0,9 л/с.
Скачать решение задачи 602 (Решебник 1) цена 100р
Задача 603 Определить коэффициент сопротивления вентиля, установленного в конце трубопровода диаметром d = 50 мм, если показание манометра перед вентилем pман = 3,7 кПа, а расход воды Q = 2,5 л/с.
Скачать решение задачи 603 (Решебник 1) цена 100р
Задача 604 Насос при рабочем ходе гидроцилиндра развивает давление Pман = 3МПа (рис. 6.2). Масло (ρм = 900 кг/м3; v = 0,85 см2/с) подается по трубопроводу диаметром d = 20 мм и длиной l = 3 м в гидроцилиндр D = 80 мм. Определить силу P на штоке гидроцилиндра при рабочем ходе, если расход масла Q = 0,003 м3/с, а коэффициент сопротивления дросселя ζдр = 15.
Скачать решение задачи 604 (Решебник 1) цена 100р
Задача 605 Определить высоту подъема вакуума (hвак), если абсолютное давление Р0 = 80 кПа, глубина погружения точки В h = 30 см
Скачать решение задачи 605 (Решебник 1) цена 100р
Задача 606 (29) Определить разность уровней в баке Z, которая обеспечивает расход воды Q = 0,018 м3/с по трубопроводу диаметром d = 0,16 м. Степень открытия задвижки на трубопроводе а/d = 7,8. Длина трубы L = 100 м. На трубопроводе имеются четыре поворота с углами 90 со степенью закругления r/Rз=0,7. Скоростными напорами в баках пренебречь.
Скачать решение задачи 606 (Решебник 1) цена 100р
Задача 607 Для измерения местной скорости потока используется скоростная трубка Пито-Прандтля. Установили ее на оси водопроводной трубы и подключили к ртутному дифференциальному манометру. Определить величину скорости на оси трубы, если перепад уровней ртути в манометре составляет Δh (Примечание: Трубка очень тонкая, ее поверхность хорошо отполирована. Поэтому входные отверстия трубки 1 и 2 расположены практически на одной линии тока, причем потери энергии на трение вдоль нее пренебрежительно малы) Дано рв = 1000 кг/м3; ррт = 13600 кг/м3; Δh = 18 мм
Скачать решение задачи 607 (Решебник 1) цена 100р
Задача 608 Электростанция потребляет в сутки нефть в количестве С = 2200 т. Плотность нефти р = 900кг/м3, вязкость V = 1,46 см2/с. Нефть перекачивается по горизонтальному нефтепроводу диаметром d = 203 мм п длиной l = 1км. Определить абсолютное давление р1, развиваемое насосами в начале трубопровода, если давление на выходе составляет р2 = 0.15 МПа.
Скачать решение задачи 608 (Решебник 1) цена 100р
Задача 609 Насос трехцилиндровый простого действия, Диаметр поршня D = 120 мм Частота двойных ходов n = 1,33 с-1 Коэффициент подачи α = 94% Определить: Подачу фактическую Qф, м3/с
Скачать решение задачи 609 (Решебник 1) цена 100р
Задача 610 Определить направление течения воды на участках трубопровода ABCD и напоры в точках В и С, если потребление воды соответственно равно: QB = 5 л/с, QС = 10 л/с. Длины участков: L1 = 1000м, L2 = 500м, L3 = 500м, диаметры остальных труб d1 = 150мм, d2 = 200мм, d3 = 125мм. Построить пьезометрическую линию вдоль трубопровода, если Hd = 25м, На = 40м, местными потерями пренебречь.
Скачать решение задачи 610 (Решебник 1) цена 100р
Задача 611 Круглая крышка диаметром d = 600 мм, шарнирно закреплённая в точке А, закрывает отверстие в резервуаре, заполненном водой. Давление на поверхности воды соответствует показанию манометра Рман = 0,06 ат. Высота уровня воды над шарниром а = 300 мм. Рассчитать силу давления воды (Rж) на крышку, показать её линию действия и величину эксцентриситета (е). Плотность воды р = 103 кг/м3.
Скачать решение задачи 611 (Решебник 1) цена 100р
Задача 612 Определите диаметр трубопровода для подачи 300 м3/ч воздуха при температуре 25 °С, для обеспечения общего давления не более 1000 мм рт. ст, при статическом давлении 782 мм рт.ст. Поправочный коэффициент 0,75. плотность воздуха равна 1,293 кг/м3.
Скачать решение задачи 612 (Решебник 1) цена 100р
Задача 613 В сужающуюся трубу подаётся вода расходом Q = 0,085 л/с при температуре t =10°С. Определить режим движения в широкой и узкой части, если d1 = 50 мм и d2 = 30 мм
Скачать решение задачи 613 (Решебник 1) цена 100р
Задача 614 Цилиндрический сосуд движется вертикально с постоянным ускорением а = 1,8 g. Манометр показывает 0,3 МПа. Сосуд имеет дно полусферической формы с R = 1 м. Глубина сосуда b = 1.5 м. Сосуд наполнен глицерином (р = 1260 кг/м3). Построить пьезометрическую поверхность. Найти давление в точках А, В, С. D. Найти силу, действующую на полусферическое дно.
Скачать решение задачи 614 (Решебник 1) цена 100р
Задача 615 Цилиндрический сосуд движется горизонтально с постоянным ускорением а = 0.5 g. Ртутный манометр, установленный как показано на рисунке, показывает hрт= 50 см, h = 20 см. Сосуд имеет дно полусферической формы с R = 1 м. Глубина сосуда b = 1 м. Сосуд наполнен водой. Построить пьезометрическую поверхность. Найти давление в точках А, В, С, D. Найти силу, действующую на полусферическое дно.
Скачать решение задачи 615 (Решебник 1) цена 100р
Задача 616 Определить мощность, потребляемую насосом 1 при перекачке масла из бака А (ρ = 900 кг/м3; ν = 0,2 Ст). Известно: L1 = 4 м; L2 = 25 м; d1 = 12 мм; d2= 10мм;
Н0 = 3 м; Н1 = 1,5 м; Н2 = 1 м; Н3 = 23 м; р0 = 1,93 атм; подача насоса Q = 18 л/мин; К.П.Д. насоса η = 0,8. Местными потерями пренебречь.
Скачать решение задачи 616 (Решебник 1) цена 100р
Задача 617 Во избежание переполнения напорный бак снабжается переливной трубой диаметром d = 100мм общей длиной l = 18 м, имеющей три колена с радиусом закругления R = 200 мм. Определить максимальную пропускную способность Q переливной трубы, если Н1 = 0,2 м, Н2 = 5 м, а коэффициент гидравлического трения λ = 0,03.
Скачать решение задачи 617 (Решебник 1) цена 100р
Задача 618 Дроссельный затвор диаметром D = 1 м, установленный в трубопроводе, может свободно вращаться вокруг горизонтальной центральной оси О-О. Глубина погружения центра тяжести затвора Н =10 м. При закрытом затворе за ним в трубопроводе воды нет.
Определить:
1) момент Мд силы давления воды относительно горизонтальной оси О-О вращения затвора;
2) момент Мтр силы трения, если диаметр цапф d = 200 мм, а коэффициент трения f = 0,2;
3) момент силы, который необходимо приложить для открытия затвора при его вращении по часовой стрелке.
Скачать решение задачи 618 (Решебник 1) цена 100р
Задача 619 Определить разность давления на свободной поверхности в двух смежных резервуарах, заполненных водой, если их наполнение и перепад уровней в ртутном манометре известны h1 = 1,2м, h2 = 0,8м, hрт = 0,2м, h3 = 0,6м
Скачать решение задачи 619 (Решебник 1) цена 100р
Задача 620 (2.172) Определить силу давления воды на деталь, имеющую форму четверти круглого цилиндра радиусом r укрепленную на болтах (рис. 2.152). Найти угол под которым направлена эта сила относительно горизонта. Расчет вести на единицу ширины конструкции. Напор воды Н, радиус r. Исходные данные приведены в таблице 2.172. Н = 4,8м, r = 1,4м
Скачать решение задачи 620 (Решебник 1) цена 100р
Задача 621 Сравнить потери давления на преодоление трения по длине двух трубопроводов, имеющих одинаковую длину 100м, эквивалентную шероховатость 0,05 мм и площадь поперечного сечения 0,03 м2, но разные формы этих сечений – в виде круга и в виде квадрата. Скорость воды в трубках также одинакова 10 л/с, температура воды 20ºС (т.е. плотность воды 998,2 кг/м3, кинематический коэффициент вязкости 1,01*10-6 м2/с). Δ = 0,1 мм.
Скачать решение задачи 621 (Решебник 1) цена 100р
Задача 622 В нефтяном баке диаметром d = 12м налита жидкость плотностью h = 850 кг/м3, высотой Н = 8 м, давление на свободной поверхности жидкости Р0 = Ратм. Допускаемое сопротивление металла стенки бака на разрыв σ = 1200 кг/см2. Определить необходимую толщину листов нижнего пояса стенки бака б. Случай 2 Для уменьшения потерь от испарения нефти в том же баке храниться под избыточным давлением Ризб = 0,5 кг/см2
Скачать решение задачи 622 (Решебник 1) цена 100р
Задача 623 Определить геометрическую высоту всасывания центробежного насоса, для которого при подаче Q = 48 л/с, Hвакдоп = 7 м. Перекачивается холодная вода и вода с t = 80 ºС. Абсолютная отметка уровня воды в нижнем бассейне равна 0. Диаметр всасывающего трубопровода 219×6 мм, потери напора на нем - 1,5 м. Р = 47,382 кПа.
Скачать решение задачи 623 (Решебник 1) цена 100р
