Гидравлика и гидропривод часть 13 Насосы

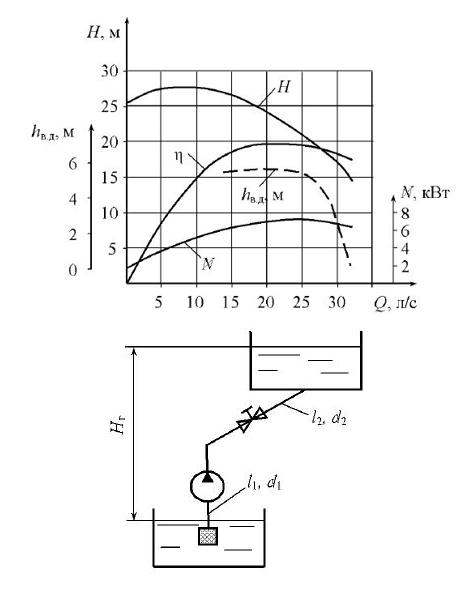

13.8. Центробежный насос с заданной характеристикой (рис. 13.5) перекачивает воду из одного резервуара в другой. Определить подачу, напор и мощность насоса, если высота подъема воды Нг = 19 м, а размеры труб (рис. 13.22) l₁ = 10м, d₁ = 150мм (ξ₁=2, λ₁=0,025) и l₂ = 10м, d₂ = 100мм (ξ₂=12, λ₂=0,027)

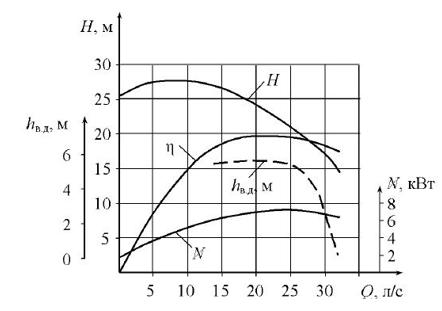

13.23. Рассчитать и построить зависимость допускаемой вакуумметрической высоты всасывания центробежного насоса при частоте вращения рабочего колеса п = 2500об/мин. Характеристика насоса при п = 2900об/мин приведена на рис. 13.5.

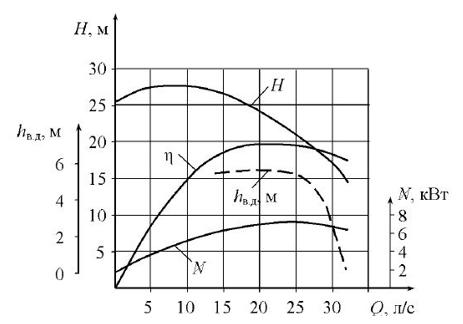

13.24. Рассчитать и построить зависимость допускаемой вакуумметрической высоты всасывания центробежного насоса, характеристика которого приведена на рис. 13.5, при перекачивании воды с температурой t = 60°С. Давление насыщенных паров воды при t = 60 °С рн п = 0,0202МПа.
