Механическое оборудование

Механическое оборудование часть 1

Мех1 Грохот инерционный - СМД-96

 Грохот инерционный - СМД-96

Скачать чертеж Грохот инерционный - СМД-96 (форматы jpeg, cdw, dwg) (цена 100р)


Мех2 Дробилка двухвалковая дискозубчатая ДДЗ-700

Дробилка двухвалковая дискозубчатая ДДЗ-700

Техническая характеристика
Производительность, м /ч 700
Прочность дробимого материала, мН/м до 25
Размер загружаемых кусков, мм до 900
Диаметр роторов, мм 1250
Длина роторов, мм 1000
Размер кусков получаемого материала, мм до 250
Частота вращения ротора:
первого 170
второго 200
Установленная мощность, кВт 60
Габаритные размеры, мм: 4410х2800х1600

Скачать чертеж Дробилка двухвалковая дискозубчатая ДДЗ-700 (форматы jpeg, cdw, dwg) (цена 100р)


Мех3 Дробилка однороторная молотковая С-218А

 Дробилка однороторная молотковая С-218А

Техническая характеристика

Производительность на каменноугольном шлаке , м3/ч 12-15
Диаметр ротора, мм 600
Длинна ротора, мм 400
Число молотков:
при шестирядном расположении 30
при трехрядном расположении 15
Размер загрузочного отверстия, мм 460х280
Размер загружаемых кусков, мм До 150
Размер щели в щеливых плитах, мм 32
Частота вращения ротора, об/мин 1250
Мощность электродвигателя, кВт 17
Габаритные размеры, мм: 1031х1100х1150
Масса дробилки ( без электродвигателя ), кг 1100

Скачать чертеж Дробилка однороторная молотковая С-218А(форматы jpeg, cdw, dwg) (цена 100р)


Мех4 Конусная дробилка инерционная

 Конусная дробилка инерционная

Техническая характеристика
Ширина загрузочного отверстия, мм 200
Размер загружаемых кусков, мм до 220
Ширина загрузочной щели, мм 35
Производительность, т/ч 125
Мощность электродвигателя, кВт/ч 250
Мощность электродвигателя привода
подъема дробящего конуса, кВт 2Х2,8=5,6

Скачать чертеж Конусная дробилка инерционная (форматы jpeg, cdw, dwg) (цена 100р)


Мех5 Конусная дробилка ККД-900-100

Конусная дробилка ККД-900-100

Техническая характеристика

Ширина загрузочного отверстия , мм 900
Размер загружаемых кусков , мм до 750
Ширина разгрузочной щели , мм 100
Производительность , м3/ч 400
Мощность электродвигателя , кВт 400
Габаритные размеры , мм 8600х4430х8900
Масса дробилки , т 22,8

Скачать чертеж Конусная дробилка ККД-900-100 (форматы jpeg, cdw, dwg) (цена 100р)


Мех6 Мельница двухкамерная шаровая СМ436

 Мельница двухкамерная шаровая СМ436

Скачать чертеж Мельница двухкамерная шаровая СМ436 (форматы jpeg, cdw, dwg) (цена 100р)


Мех7 Мельница маятниковая СМ-493А

 Мельница маятниковая СМ-493А

Скачать чертеж Мельница маятниковая СМ-493А (форматы jpeg, cdw, dwg) (цена 100р)


Мех8 Ручная клеть формовочного стана АДС 10-60

 Ручная клеть формовочного стана АДС 10-60

Скачать чертеж Мех8 Ручная клеть формовочного стана АДС 10-60 (форматы jpeg, cdw) (цена 100р)


Мех9 Сепаратор циркуляционный двухприводной D 5,5м

 Сепаратор циркуляционный двухприводной D 5,5м

Техническая характеристика
Производительность по цементу,т/ч 60
Частота вращения разбрызгивающего устройства, об/мин 55,9-119
Мощность электродвигателей, кВт 142
Полный напор, Н/м2 910
Подача вентилятора,м3/ч 210000
Мощность электродвигателя вентилятора, кВт 100
Габаритные размеры, м:
высота 10380
ширина 7083

Скачать чертеж Сепаратор циркуляционный двухприводной D 5,5м (форматы jpeg, cdw, dwg) (цена 100р)


Мех10 Стационарный дозатор цемента

 Стационарный дозатор цемента

Техническая характеристика
Взвешиваемый материал Цемент
Пределы взвешивания, кг 100-300
Объем бункера, м3 - 0,36
Цикл взвешивания, 90 с
Класс точности 2
Допускаемая погрешность массы отдельного отвеса: для порций от 100 до 150 кг
в % от половины максимальной порции +-2

Скачать чертеж Стационарный дозатор цемента (форматы jpeg, cdw, dwg) (цена 100р)


Мех11 Термопласт автомат

 Термопласт автомат

Основные узлы: 1. Поршень гидроцилиндра механизма смешения 2. Корпус гидроцилиндра 3. Планка промежуточная 4. Корпус клапана 5. Пластикационный цилиндр 6. Бункер загрузки 7. Корпус гидроцилиндра шнека 8. Корпу цилиндра 9. Крепление бункера 10. Трубопровод подачи сжатого воздуха 11. Электродвигатель 12. Станина 13. Рычаг регулирования 14. Панель управления 15. Корпус шнека 16. Шнек 17. Втулка 18. Неподвижная плита 19. Шпилька 20. Наконечник поршня 21. Подвижная плита 22.Манометр

Скачать чертеж Термопласт автомат (форматы jpeg, cdw, dwg) (цена 200р)


Мех12 Тех схема формовочного стана АДС 10-60

 Тех схема формовочного стана АДС 10-60

Скачать чертеж Тех схема формовочного стана АДС 10-60 (форматы jpeg, cdw) (цена 100р)


 Мех13 Фейерверк Мальва сборочный чертеж

 Фейерверк Мальва сборочный чертеж

Скачать чертеж Фейерверк Мальва сборочный чертеж (форматы jpeg, cdw, dwg) (цена 100р)


 Мех14 Фильтр всасывающий рукавный СМЦ-100-I

 Фильтр всасывающий рукавный СМЦ-100-I

Скачать чертеж Фильтр всасывающий рукавный СМЦ-100-I (форматы jpeg, cdw, dwg) (цена 100р)


Мех15 Червячная машина МЧТ-25

 Червячная машина МЧТ-25

Скачать чертеж Червячная машина МЧТ-25 (форматы jpeg, cdw, dwg) (цена 100р)


Мех16 Экструдер совмещенный с гранулятором

Экструдер совмещенный с гранулятором

Скачать чертеж Экструдер совмещенный с гранулятором (форматы jpeg, cdw) (цена 200р)


 Мех17 Червячная машина МЧХ-250

Червячная машина МЧХ-250

1.Диаметр червяка - 250 мм.
2.Длина нарезанной части червяка - 1047 мм.
3.Производительность в зависимости от реологических и пласто-
эластических свойств и удельного веса резиновых смесей и площади
поперечного сечения протекторной заготовки 80-100 кг/ч.
4.Точность поддержания заданной частоты вращения червяка при
изменении нагрузки от 0,1 М до 1 М не хуже 5%.
5.Число оборотов червяка - 25-85 об/мин.
6.Максимальное давление резиновой смеси в головке - 15,0 МПа.
7.Диапазон автоматического регулирования температуры:
- в рабочем режиме 30-140 С;
- в режиме холостого хода 30-80 С.
8.Точность автоматического регулирования температуры 5 С.
9.Обогрев корпуса и головки - паром.
10.Охлаждение червяка - водой.
11.Давление пара - 0,3 МПа.
12.Максимально допустимая температура воды:
- в контуре циркуляции системы регулирования - 90 С;
- на сливе 90 С.
13.Вода на выходе:
- давление 0,3-0,4 МПа;
- температура не выше 20 С;
- карбонатная жёсткость не более 700 ;
- содержание взвешенных веществ - 5 мг/кг;
- показатель рН не выше 7.
14.Давление воздуха в пневмоцилиндре - 0,5 МПа.
15.Привод пресса: электродвигатель П112, N=85 кВт, n=750 об/мин,
440/220В, встроенный редуктор i=13,7.
16.Расстояние от основания машины до оси червяка - 1400 мм.
17.Габариты пресса без головки:
длина - 3736 мм.
ширина - 970 мм.
высота - 1912 мм.
Габариты пресса с протекторной головкой:
длина - 4196 мм.
ширина - 1425 мм.
высота - 2045 мм.
18.Масса пресса без головки - 8143 кг.
Масса пресса с протекторной головкой - 9057 кг.

Скачать чертеж Червячная машина МЧХ-250 (форматы jpeg, cdw, dwg) (цена 200р)


Мех18 Щековая дробилка СМД-28

 Щековая дробилка СМД-28

Техническая характеристика
Ширина загрузочного отверстия, 400 мм
Пределы регулирования загрузочной щели, 40-100 мм
Производительность, 19,8-48 м3/ч
Мощность электродвигателя, 40 кВт
Габаритные размеры, мм 2000х2280х1920
Масса дробилки, 9670 кг

Скачать чертеж Щековая дробилка СМД-28 (форматы jpeg, cdw, dwg) (цена 100р)


Мех19 Щековая дробилка СМД-60А2

 Щековая дробилка СМД-60А2

Техническая характеристика

Ширина загрузочного отверстия, 1500 мм
Наибольший размер заегружаемых кусков, 1200 мм
Ширина загрузочной щели (между зубцом и впадиной) в открытом состоянии, 180 мм
редел регулирования загрузочной щели, 120мм
Производительность, 550 м3/ч
Мощность электродвигателя, 250 кВт
Габаритные размеры, мм 1350х6280х4800
Масса дробилки, 250 т

Скачать чертеж Щековая дробилка СМД-60А2 (форматы jpeg, cdw, dwg) (цена 100р)


Мех20 Щелевая однороторная дробилка

 Щелевая однороторная дробилка

Техническая характеристика:
Размеры ротора, мм: диаметр 1000 , длина 1000
Размеры приемного отверстия, мм: продольный 1000
Производительность дробилки, 500 м3/ч
Максимальный размер куска загружаемого материала, мм 300
Окружная скорость бил ротора, 20,0 0,5; 24,0 0,5; 28,8 0,7 м/с
Регулируемая ширина выходных щелей, мм: максимальная, не менее: S1=200 ; S2=150 ; S3=80
минимальная, не более: S1=S2=S3=16
Масса дробилки , кг , не более 10000

Скачать чертеж Щелевая однороторная дробилка (форматы jpeg, cdw, dwg) (цена 100р)


Мех21 Производство пластиковых окон технологическая схема

Производство пластиковых окон технологическая схема

1 - Склад (участок заготовки), 2 - Сварочный станок (с приспособлением), 3 - Станок зачистки швов, 4 - Стол установки импостов, 5 - Сверлильный станок, 6 - Стол устанвки уплотнительной резины, 7 - Фрезерный станок, 8 - Фрезерный станок для импоста, 9 - Стол установки фурнитуры, 10 - Стенд сборки окон, 11 - Стол контроля и зачистки, 12 - Склад (готовая продукция

Скачать чертеж Производство пластиковых окон технологическая схема (форматы jpeg, cdw) (цена 200р)


Мех22 Червячная машина МЧХ8-90

 Червячная машина МЧХ8-90

1.Диаметр червяка - 90 мм.

2.Длина нарезанной части червяка - 382 мм.
3.Производительность в зависимости от реологических и пласто-эластических свойств и удельного веса резиновых смесей и площади поперечного сечения протекторной заготовки 250-330 кг/ч.
4.Точность поддержания заданной частоты вращения червяка при изменении нагрузки от 0,1 М до 1 М не хуже 5%.
5.Число оборотов червяка - 5-65 об/мин.
6.Максимальное давление резиновой смеси в головке - 15,0 МПа.
7.Диапазон автоматического регулирования температуры:
- в рабочем режиме 30-140 С;
- в режиме холостого хода 30-80 С.
К чертежу при скачивании будет прилигаться спецификация

Скачать чертеж Червячная машина МЧХ8-90 (форматы jpeg, cdw, dwg) (цена 200р)


Мех23 Производство искусственных кож Коландр вид общий А1

Производство искусственных кож Коландр вид общий А1

Скачать чертеж Производство искусственных кож Коландр вид общий А1 (форматы jpeg, cdw, dwg) (цена 210р)


Мех24 Вращающаяся трубчатая печь

Вращающаяся трубчатая печь

Вращающаяся печь приводится во вращение двигателем 8, через редуктор 9 и зубчатиое соединение: шестерня 10 и зубчатый венец 15. Приводной барабан установлен на подвижных опорах 7. Шихта загружается в штуцер А Поз 1 и далее при перемещении распределяется равномерно лопастями 14. Просушенная шихта выгружается через штуцер Б поз. 16. Греющий пар Г входит сверху аппарата и выходит в штуцер В
Техническая характеристика.
1. Аппарат предназначен для сушки хромистовой руды
2. Производительность по влажному материалу 72 т/ч.
3. Диаметр сушильного барабана 1,2 м.
4. Длина сушильного барабана 12 м.
5. Число оборотов 0,4 об/с
6. Время проведения процесса 3 часа

Скачать чертеж Вращающаяся трубчатая печь (форматы jpeg, cdw, dwg) (цена 200р)


Мех25 Шаровая мельница

Шаровая мельница

Техническая характеристика
1. Аппарат предназначен для размалывания твердых материалов хромистовой руды
2. Объемная масса шаров при засыпке 4,6 т/м
3. Диаметр барабана - 2,5 м
4. Длина барабана 15 м
5. Коэффициент заполнения барабана 0,31

Скачать чертеж Шаровая мельница (форматы jpeg, cdw, dwg) (цена 150р)


Мех26 Пресс К8028

Пресс К8028

Скачать чертеж Пресс К8028 (форматы jpeg, cdw, dwg) (цена 200р)


Мех27 Станок набора колпачков

Станок набора колпачков

Станок набора колпачков, оборудование для производства взрывчатых веществ
Техническая характеристика
1. Цикл работы станка 5-7 сек
2. Количество набранных колпачков за цикл 510 шт.
3. Производительность 5000 шт./мин
4. Количество ручьев в течках 30
5. Число ходов лотка ч колпачками 1 ход/с
6. Длина пути лотка 100мм
7. Давление в сети 25 кг/см
8. Ход поршня цилиндра 50мм
9. Диаметр поршня 36мм
10. Электродвигатель ВАО 11-4 N=0,6 кВ, n = 1500  об/мин

Скачать чертеж Станок набора колпачков (форматы jpeg, cdw, dwg) (цена 250р)


Мех28 Станок полировки и рассыпки изделий

Станок полировки и рассыпки изделий

Техническая характеристика
1. Частота вращения барабана 2,8 об/мин
2. Частота колебания сита качаний/мин - 294
3. Амплитуда колебаний сита, мм - 20
4. Мотор-редуктор МПз-31,5-112ИУ3
- мощность 1,5 кВт
- частота вращения выходного вала 112 об/мин

Скачать чертеж Станок полировки и рассыпки изделий (форматы jpeg, cdw, dwg) (цена 250р)


Мех29 Станок КСП-500А

Станок КСП-500А

1. Размеры для справок
2. Неуказанные предельные отклонения размеров по СМт
3. Все движущиеся части аппарата закрыть кожухом по месту при монтаже
4. Обеспечить установку опоры В вала поз. 5, после установки опор Г и Д

Скачать чертеж Станок КСП-500А (форматы jpeg, cdw, dwg) (цена 200р)


Мех30 Рабочее место лакировки изделий взрывчатых веществ

Рабочее место лакировки изделий взрывчатых веществ

Скачать чертеж Рабочее место лакировки изделий взрывчатых веществ (форматы jpeg, cdw, dwg) (цена 200р)


Мех31 Котел энерготехнологический РКС-954-440

Котел энерготехнологический РКС-954-440

Техническая характеристика
Производительность максимальная, 104,5т/ч
Производительность номинальная, 95т/ч
Температура перегрева пара, 440 С
Давление перегрева пара, 4МПа
Температура газов на входе,  1160С
Температура газов на выходе,  390-410С
Производительность по сжигаемой сере до 655 т/сутки
Спецификация выполнена на чертеже для студентов ЧГУ

Скачать чертеж Котел энерготехнологический РКС-954-440 (форматы jpeg, cdw, dwg) (цена 250р)


Мех32 Литьевая машина Borche BS260

Литьевая машина Borche BS260

Техническая характеристика
1.Диаметр шнека, 50мм:
2. Объём впрыска, 589 см
3. Максимальное давление впрыска, 232 МПа
4. Максимальный  вес впрыска, 552г
5. Скорость движения шнека, 166об/мин
6. Усилие смыкания, 260т
7. Расстояние между колоннами, 580х580мм:
8. Ход плиты, 580мм
9. Усилие толкателей, 77,3кН
10. Ход толкателей, 180мм

Скачать чертеж Литьевая машина Borche BS260 (форматы jpeg, cdw, dwg) (цена 200р)


Мех33 Головка экструзионная с обдувочным кольцом

Головка экструзионная с обдувочным кольцом

Головка состоит из раздатчика 1, соединенного через хомут 6 с  фланцем корпуса фильтра, через который расплавленная масса поступает в четырехдорожечные каналы раздатчика 1. Далее масса между корпусом 2 и раздатчиком 1 поступает в зону между дорном 11 и матрицей 12 в зону формирования рукава. За счет винтов 7 выставляется одинаковый кольцевой зазор по всему периметру, что обеспечивает одинаковую толщину рукава по всей окружности  Поддержание температуры расплава в головке осуществляется с помощью системы кольцевых электрических нагревателей.  Головка монтируется на корпус фильтра с помощью хомута 6.
Спецификация прилагается к чертежу

Скачать чертеж Головка экструзионная с обдувочным кольцом (форматы jpeg, cdw, dwg, doc) (цена 250р)


Мех 34 Пресс червячный

Пресс червячный

Червячный пресс предназначен для получения из исходного гранулированного сырья однородной массы расплава полимера и продавливания (экструзии) последней через формующий инструмент - кольцевую экструзионную головку. Основным рабочим органом червячного пресса является вращающийся червяк (шнек), расположенный в корпусе материального цилиндра. Вращение шнека через редуктор обеспечивается электродвигателем, позволяющим осуществлять бесступенчатое регулирование числа его оборотов. Транспортирование поступающего из бункера пресса через загрузочную воронку, гранулята вдоль оси материального цилиндра с целью его плавления, гомогенизации и последующего продавливания полученного расплава через формующий инструмент осуществляется в межвитковом пространстве шнека.  Плавление гранулята осуществляется за счет тепла, поступающего от электронагревателей, расположенных на корпусе материального цилиндра, а также частично за счет диссипативных тепловыделений, возникающих в процессе сдвигового деформирования расплава полимера в канале шнека. Для поддержания необходимой температуры пресс оснащен приборами контроля и регулирования температуры. Для предотвращения налипания гранулята на поверхности шнека пресса и образования пробки в зоне загрузки, цилиндр пресса оснащен рифленой втулкой, а также системой охлаждения этой зоны, что позволяет в значительной степени уплотнить гранулят перед поступлением его в зону плавления шнека. Для обеспечения непрерывного поступления полимерного сырья в загрузочную воронку пресс оснащен специальным загрузочным бункером, периодически наполняемым вручную или с помощью систе¬мы внутрицехового распределения сырья.
Спецификация прилагается к чертежу

Скачать чертеж Пресс червячный (форматы jpeg, cdw, dwg, doc) (цена 250р)


Мех 35 Машина по розливу жидких препаратов во флаконы объёмом  от 2 мл

Машина по розливу жидких препаратов во флаконы объёмом  от 2 мл

Спецификация прилагается к чертежу

Скачать чертеж Машина по розливу жидких препаратов во флаконы объёмом  от 2 мл (форматы jpeg, cdw, dwg, doc) (цена 250р)


Мех 36 Машина по розливу привод моноблока

Машина по розливу привод моноблока

Спецификация прилагается к чертежу

Скачать чертеж Машина по розливу привод моноблока (форматы jpeg, cdw, dwg, doc) (цена 250р)




Механическое оборудование часть 2

Мех37 Вальцы тонкого помола СМК-102

Вальцы тонкого помола СМК-102

Широко применяется в промышленности строительных материалов. Возможность перерабатывать материалы, склонные к налипанию на рабочих органах, выгодно отличает вальцы тонкого помола СМК-102 от других типов дробильного оборудования.
Вальцы тонкого помола предназначены для помола керамических масс, не содержащих крупных камней и металлических включений. По конструкции и принципу действия они относятся к типу валковых дробилок с гладкими валками, в которых раздавливание материалов сочетается с их истиранием за счет различной окружной скорости валков, вращающихся навстречу друг другу.
Вальцы применяются на предприятиях по производству керамического кирпича (до 30 млн. шт. в год), дренажных труб, черепицы и других керамических изделий.
Техническая характеристика
Производительность при зазоре 1 мм, 25 м3/ч
Диаметр валка, 1 м
Ширина валка, 1м
Частоата вращения валков, 290 об/мин
Мощность электро двигателей, 140 кВт
Габаритные размеры, 5930х1820 мм
Масса, 14250 кг

Скачать чертеж Вальцы тонкого помола СМК-102 (форматы jpeg, cdw, dwg) (цена 100р)


Мех38 Вальцы камневыделительные СМ-1198

Вальцы камневыделительные СМ-1198

Принцип действия вальцев заключается в следующем. Глина, подлежащая измельчению, подается в загрузочную воронку и, падая на быстровращающийся навстречу ребристый валок, под действием удара ребер отбрасывается с высокой скоростью на тихоходный ва­лок и далее затягивается в зазор между валками. Камни, ударяясь с большой скоростью о тихоходный валок, от­ скакивают от него и попадают в отводящий лоток кожуха.
Камневыделительные вальцы поставляются с оригинальным приводом, позволяющим снизить их установленную мощность с 52 до 42,5 кВт.
Конструкция остальных сборочных единиц (передвижного валка, скребка, привода ребристого и передвижного валков) вальцев СМК-517 аналогична конструкции вальцев СМК-516.
Техническая характеристика
Производительность, 25 м3/ч
Диаметр валков, мм:
гладкого  1000
ребристого 600
Длина валков, 700 мм
Частота вращения валков, об/мин
гладкого    40
ребристого  440
Зазор между валками, 10 мм
Мощность электродвигателей, кВт:
привода гладкого валка 13
привода ребристого валка 30

Скачать чертеж Вальцы камневыделительные СМ-1198 (форматы jpeg, cdw, dwg) (цена 100р)


Мех39 Вальцы камневыделительные СМ-416

Вальцы камневыделительные СМ-416  Вальцы камневыделительные СМ-416 узлы

Гладкий и винтовой валки устанавливают на пластинах, которые крепят к раме. На конце винтового валка со стороны привода имеется шестерня с зубьями, которые позволяют регулировать зазор между валками по мере их износа за счет передвижения винтового валка. Валки цапфами опираются на подшипники 6, 8, 10 и 15, установленные в корпусах.
На валках имеются два очистных скребка: неподвижный, очищающий гладкий валок, и скребок 13, очищающий винтовой валок. На винтовом валке сделана канавка для отбрасывания камней в лоток, расположенный между корпусами подшипников 8— 10 в противоположной стороне от привода. В месте выхода камней устроен шарнирный клапан, который открывается при попадании в лоток камня.
Техническая характеристика винтовых  камневыделительных   вальцов  СМ-416А
Производительность, м3 /ч............................. 35
Размеры выделяемых кусков, мм 35—180
Диаметр валков, мм....................... 400 и 500
Угловая скорость, об/мин................... 92,7
Зазоры между валками, мм ... 2 и 12
Габаритные размеры, мм:
длина  3100
ширина  2000
высота 1200
Масса, т 2,5

Скачать чертеж Вальцы камневыделительные СМ-416 (форматы jpeg, cdw, dwg) (цена 100р)


Мех40 Дробилка валковая дырчатая СМ-369А

Дробилка валковая дырчатая СМ-369А

Производительность по глине,  40т/ч
Диаметр валков, 1000 мм
Ширина валков, 640 мм
Частота вращения валков, об/мин
подвижного 22,5
неподвижного 32,1
Отход подвижного валка, до 80 ммМощность электродвигателя, 55 кВт
Частота вращения вала эектродвигателя, 1470 об/мин
Габариты 3250х3020х1290
Масса 7200 кг

Скачать чертеж Дробилка валковая дырчатая СМ-369А (форматы jpeg, cdw, dwg) (цена 100р)


Мех41 Глинорастиратель СМ-1241

Глинорастиратель СМ-1241

Глинорастиратель СМ-1241 предназначен для окончательной переработки глиняной массы и получения ее однородности. Глинорастиратель состоит из чаши, бункера, крыльчатки, редуктора с тарелью, привода крыльчатки, привода тарели.
Чаша имеет сварной корпус, решетки и верхнее ограждение. В дне чаши выполнены десять прямоугольных окон, в которые вставлены решетки из стали ЗОХГСА. Диаметр отверстий в решетке 16 мм.
Бункер предназначен для загрузки и накопления глиняной массы, подлежащей переработке, и представляет собой цилиндр. Он прикреплен к чаше. Корпус бункера закрывается сверху решетками и смотровым люком. Имеющиеся в бункере рассекатели ограничивают проворачивание массы в чаше.
Редуктор с тарелью состоит из литого корпуса, днища, приставки с коническими шестернями и приводным валом, тарели и вертикальных валов. Сверху корпус, открыт, а сбоку имеет фланец для крепления приставки. Днище корпуса выполнено в виде конуса, что способствует лучшему подводу глиняной массы под ножи крыльчатки. На днище расположены сменные плиты с накладками, которые противодействуют вращению массы. К днищу также прикреплены ролики, на которых размещена тарель.

Скачать чертеж Глинорастиратель СМ-1241 (форматы jpeg, cdw, dwg) (цена 100р)


Мех42 Дробилка комбинированная СМД-10 (СМ-165А)

Дробилка комбинированная СМД-10 (СМ-165А)

Техническая характеристика
Прочность дробимого материала, МН/м^2 до 150
Размеры приемного отверстия, мм   175х250
Размер загружаемых кусков, мм  до 140
Диаметр валков, 400 мм
Длинна валков 250 мм
Пределы регулирования разгрузочной щели, мм
щековой дробилки 13-45
валковой дробилки 2-12
Производительность до 10т/ч
Установленная мощность , кВт
щековой дробилки            10
валковой дробилки           7,5

Скачать чертеж Дробилка комбинированная СМД-10 (СМ-165А) (форматы jpeg, cdw, dwg) (цена 100р)


Мех43 Дезинтегратор для асбеста СМ-1221

 Дезинтегратор для асбеста СМ-1221

Скачать чертеж Дезинтегратор для асбеста СМ-1221 (форматы jpeg, cdw, dwg) (цена 100р)


Мех44 Дезинтегратор

Дезинтегратор

Техническая характеристика
Производительность по сухой глине,  40 т/ч
Число корзин 2
Частота вращения корзин, 500 об/мин
Мощность электродвигателей, кВт:
наружной корзины 20
внутренней корзины 14
Габаритные размеры, 2614х2770х1880 мм
Масса дезинтегратора, 4240кг

Скачать чертеж Дезинтегратор (форматы jpeg, cdw, dwg) (цена 100р)


Мех45 Дробилка однороторная СМД-85

Дробилка однороторная СМД-85

Дробилка однороторная СМД-85 предназначена для крупного дробления известняка, доломита, мергеля, мрамора, гипса, руд малой абразивности и других подобных материалов. Дробилкой не рекомендуется дробить влажные материалы, склонные к налипанию. Дробилка роторного типа входит в состав дробильного устройства и является главной его частью. Роторные дробилки применяют в нерудной промышленности для дробления осадочных и изверженных пород при производстве заполнителя для бетона, в цементной и известковой промышленности для измельчения сырьевых материалов и клинкера. Наиболее надёжными показали себя роторные дробилки при переработке доменных и томасовских шлаков, содержащих включения металла. В угольной промышленности рассматриваемые машины широко применяют для дробления вскрышных пород в открытых карьерах, а также для получения закладочного материала в шахтах при использовании пневмо- и гидротранспорта. Благодаря малой металлоёмкости и небольшим габаритным размерам роторные дробилки успешно применяют на передвижных дробильных установках.
Техническая характеристика дробилки однороторной СМД-85:
Размеры ротора, мм:
диаметр, Dр840
длина, Lр630
Размеры приёмного отверстия, мм:
продольный, 630
поперечный, 550
Производительность дробилки, м3/ч 50
Максимальный размер куска
загружаемого материала, мм (Dм) 400
Окружная скорость бил ротора, м/с 20
Число рядов бил ротора 3
Регулируемая ширина выходных щелей, мм:
минимальная, не более S1=S216
Установочная мощность, кВт 40
Габаритные размеры, мм:
длина L 2500
ширина B 1700
высота H 2150
Масса дробилки, кг 6000

Скачать чертеж Дробилка однороторная СМД-85 (форматы jpeg, cdw, dwg) (цена 100р)


Мех46  Измельчитель (дробилка) для пластмасс роторный

Измельчитель (дробилка) для пластмасс роторный

Техническая характеристика
Производительность, 700-900 кг/ч
Частота вращения ротора, об/мин  1350
Число ножей:
подвижных  3
неподвижных  3
Максимальный размер крошки, мм     5
Размер загружаемых отходов, мм     600x185x185
Зазор между ножами, мм            0,3-0,4
Габаритные размеры, 1825х1110х1920 мм:
Масса, 1400кг

Скачать чертеж Измельчитель (дробилка) для пластмасс роторный (форматы jpeg, cdw, dwg) (цена 100р)


Мех47 Дробилка двухроторная молотковая С-599

Дробилка двухроторная молотковая С-599

Техническая характеристика
Производительность, 10 кг/ч
Прочность дробимого материала, Мн/м2   До 100
Диаметр загружаемого куска, мм   До 100
Диаметр роторов, мм     700
Длина роторов, мм      400
Размеры зерен готового продукта, мм  2
Частота вращения ротора, об/мин:
первого        1200
второго        1500
Установленная мощность, кВт   55
Габаритные размеры, 2005х1240х1341 мм:
Масса, 2530кг

Скачать чертеж Дробилка двухроторная молотковая С-599 (форматы jpeg, cdw, dwg) (цена 100р)


Мех48 Дробилка молотковая вертикальная ВМД-105А

Дробилка молотковая вертикальная ВМД-105А

Техническая характеристика
Назначение для II, III, IV и V стадий мелкого дробления асбестовых руд и для распушки асбеста
Производительность, до 60 т/ч
Степень дробления 1,5-2
Крупность исходного материала, 30 мм
Окружная скорость молотков ротора, м/с
на операции дробления  30
на операции распушки  45
Внутренний диаметр рабочей камеры, 1120 мм
Диаметр ротора, 1055мм
Мощность электродвигателя, 160 кВт
Габаритные размеры, 1650х1650х2330 мм:
Масса, 5830кг

Скачать чертеж Дробилка молотковая вертикальная ВМД-105А (форматы jpeg, cdw, dwg) (цена 100р)


Мех49 Мельница маятниковая СМ-593 А

Мельница маятниковая СМ-593 А  Мельница маятниковая СМ-593 А узлы

Техническая характеристика
Производительность, 100 т/ч
Частота вращения ротора, 20об/мин
Установленная мощность, 0,35 кВт
Габаритные размеры, 880х970х1085 мм:
Прилагается чертеж узлов

Скачать чертеж Мельница маятниковая СМ-593 А (форматы jpeg, cdw, dwg) (цена 100р)


Мех50 Бегуны мокрого помола СМ-365

Бегуны мокрого помола СМ-365  Бегуны мокрого помола СМ-365 узлы

Бегуны мокрого помола СМ – 365 предназначены для тонкого помола, перемешивания, растирания и увлажнения керамических масс.
Техническая характеристика
Размеры катков, 1800х800мм
Сила давления катка (при работе), 90 кН
Частота вращения вертикального вала, 22,7об/мин
Перерабатываемый материал глина
Влажность перерабатываемого материала, 16-20%
Производительность по исходному материалу, т/ч  43
Мощность электродвигателя, 80 кВт
Размеры отверстий в решетках, 16х50 мм
Масса бегунов без электродвигателя, 32700 кг
Габаритные размеры, 4250х6700х3350 мм:
Прилагается также чертеж деталировки

Скачать чертеж Бегуны мокрого помола СМ-365 (форматы jpeg, cdw, dwg) (цена 100р)


Мех51 Бегуны мокрого помола СМ-21Б

Бегуны мокрого помола СМ-21Б Бегуны мокрого помола СМ-21Б узлы

Техническая характеристика
Производительность, до 10 т/ч
Диаметр катка, 1200 мм
Ширина катка, 350мм
Частота вращения чаши, 30 об/мин
Мощность электродвигателя, 20 кВт
Габаритные размеры, 4050х2760х2550 мм:
Масса 14800 кг
Прилагается также чертеж деталировки

Скачать чертеж Бегуны мокрого помола СМ-21Б (форматы jpeg, cdw, dwg) (цена 100р)


Мех52 Бегуны мокрого помола СМ-21А

Бегуны мокрого помола СМ-21А

Техническая характеристика
Производительность, до 13-15 т/ч
Расстояние от центральной оси до середины катка, мм:
наружного  500
внутреннего 500
Мощность электродвигателя, 14кВт
Габаритные размеры, 4350х2524х2630 мм:
Масса 12500 кг

Скачать чертеж Бегуны мокрого помола СМ-21А (форматы jpeg, cdw, dwg) (цена 100р)


Мех53 Машина рубильная дисковая МРГ-20М

Машина рубильная дисковая МРГ-20М

Предназначена для переработки кусковых отходов лесопиления и деревообработки (горбылей, реек), круглых и колотых лесоматериалов на технологическую щепу, применяемую в ЦБП, плитном производстве и микробиологической промышленности. Машина изготовляется с наклонной подачей материалов, правым расположением загрузочного патрона.
Машина состоит из литой станины ротора, загрузочного патрона, кожуха, тормоза и электродвигателя. Опорами ротора служат два сферических роликовых подшипника. На периферии диска приварены лопатки, обеспечивающие выброс щепы в циклон (входит в комплект).
Производительность 20 м3/час
Длина щепы 15-25 мм
Размеры загрузочного патрона 250х400 мм
Диаметр перерабатываемого сырья 50-220 мм
Макс сечение горбыля 90х350 мм
Длина сырья при диаметре 110 мм 0,7-6,0 м
При диаметре 110-160 мм 1,0-3,0 м
При диаметре до 220 мм 0,7-1,05 м
Установленная мощность 75 кВт
Частота вращения 600 об/мин
Габариты     2,81х1,64х1,52 м
Масса 6060 кг

Скачать чертеж Машина рубильная дисковая МРГ-20М (форматы jpeg, cdw, dwg) (цена 100р)


Мех54 Трубная многокамерная мельница 2,6х13 м

Трубная многокамерная мельница 2,6х13 м

Мельницы трубные цементные типа МЦ предназначены для помола цементного клинкера с добавками в производстве самого цемента.
Техническая характеристика
Производительность, 27т/ч
Мощность электродвигателя главного привода, 1000 кВт
Напряжение сети, 6000 В
Масса мелющих тел, 80 т
Диаметр барабана 2600 мм
Длина барабана 13020 мм
Длина мельниц (max)* 31025мм

Скачать чертеж Трубная многокамерная мельница 2,6х13 м (форматы jpeg, cdw, dwg) (цена 100р)


Мех55 Трубная многокамерная мельница 3,2х15 м

Трубная многокамерная мельница 3,2х15 м  Трубная многокамерная мельница 3,2х15 м узлы

Мельницы трубные цементные типа МЦ предназначены для помола цементного клинкера с добавками в производстве самого цемента.
Техническая характеристика
Производительность, 45т/ч
Мощность электродвигателя главного привода, 2000 кВт
Напряжение сети, 6000 В
Масса мелющих тел, 140 т
Диаметр барабана 3200 мм
Длина барабана 14020 мм
Длина мельниц (max)* 33770 мм
Прилагается чертеж узлов

Скачать чертеж Трубная многокамерная мельница 3,2х15 м (форматы jpeg, cdw, dwg) (цена 100р)


Мех56 Гидрофол

Гидрофол  Гидрофол узлы

Мельницы ММС-70-23 и ММС-50-23 для мокрого самоизмельчения  сырьевых материалов типа Гидрофол разработаны для мокрого  измельчения руд черных и цветных металлов на обогатительных фабриках. Затем они нашли применение в технологических линиях производства цемента мокрым способом для предварительного измельчения мягких пластичных сырьевых материалов (глины, мела, лесса) с домолом в крупных мельницах.
Техническая характеристика
Внутренний диаметр цилиндрической части барабана (без футеровки), 7000 мм
Внутренняядлина цилиндрической части барабана (без футеровки), 2300 мм
Крупность загружаемых кусков до 300мм
Частота вращения барабана, об/мин
от главного привода 13
от вспомогательного привода 0,05
Электродвигатель главного привода: мощность, 1600 кВт
Масса мельницы, 9960 кг
Прилагается чертеж узлов

Скачать чертеж Гидрофол (форматы jpeg, cdw, dwg) (цена 100р)


Мех57 Аэрофол СММ-46

Аэрофол СММ-46

Мельница «Аэрофол» марки СММ-46 9,7х3,32 предназначена для предварительного измельчения и сушки сырьевых материалов с влажностью до 20% при сухом способе производства. Технические характеристики
Производительность, 260 т/ч
Частота вращения барабана , об/мин :
от главного привода 12,47
от вспомогательного привода 0,156
Электродвигатель главного привода число 2: мощность, 2000 кВт
вспомогательные электродвигатели :
число 2
мощность, 55 кВт

Скачать чертеж Аэрофол СММ-46 (форматы jpeg, cdw, dwg) (цена 100р)


Мех58 Шахтная мельница

Шахтная мельница

Технические характеристики
Диаметр ротора, 1300мм
Длина ротора, 944 мм
Число бил, 50мм
Масса мельницы (без электродвигателя), 5200кг
Частота вращения вала, 730об/мин
Мощность электродвигателя, 120кВт
Габаритные размеры, 3827х1570х1650 мм

Скачать чертеж Шахтная мельница (форматы jpeg, cdw, dwg) (цена 100р)


Мех59 Вибромельница М-1000-1

Вибромельница М-1000-1

Технические характеристики
Число помольных камер 2
Общий объем камер, 1 м3
Дебалансный момент вибратора, Н см
максимальный 3400Н см
минимальный 2200 Н см
Частота колебаний камер, 970 кол/мин
Амплитуда колебаний камер, 5-10мм
Общая масса мельницы, 6,3 т
Жесткость упругой опоры (16 пружин), 1150 кгс/см
Мощность, 160 кВт
Габаритные размеры, 3750х2450х1450 мм

Скачать чертеж Вибромельница М-1000-1 (форматы jpeg, cdw, dwg) (цена 100р)




Механическое оборудование часть 3

Мех60 Мельница струйная противоточная

Мельница струйная противоточная    Мельница струйная противоточная узлы

Технические характеристики
Назначение Для помола  клинкера и цементных добавок
Производительность (расчетная), 100т/ч
Средняя крупность исходного материала, 30мм
Максимальный размер куска исходного материала, 50мм
Дисперсность готового цемента 90% на сите 0,08, 0,8 мм
Установленная мощность электродвигателей, 90 кВт
Энергоноситель Сжатый воздух, продукты сгорания газ + 5% (по массе) воды
Температура, 300 С
Удельный расход энергоносителя, 0,6 т/т
Габаритные размеры, 18480х19250х13750 мм
Масса (без теплоизоляции), 150,8 т
Прилагается чертеж узлов

Скачать чертеж Мельница струйная противоточная (форматы jpeg, cdw, dwg) (цена 100р)


Мех61 Дефибратор МД-13А

Дефибратор МД-13А   Дефибратор МД-13А узлы

Дефибратор представляет собой размалывающий аппарат дискового типа с предварительной гидротермической обработкой (пропариваннем) щепы.
Технические характеристики
Производительность за 24 ч по воздушно-сухому волокну, 25000 кг
Диаметр размольных дисков, 800 мм
Частота вращения, об/мин
диска 735
шнека-питателя 12-36
пропарочной камеры 30
Осевой ход вращающегося диска, 50-70мм
Рабочий зазор между дисками, 0,2 - 0,5мм
Параметры пара
температура, 4432-463К
давление, Н/м2 7-12
Мощность электродвигателя привода дисков, 250 кВт
Габаритные размеры, 9526х2875х4650 мм
Масса  17300 кг
Прилагается чертеж узлов

Скачать чертеж Дефибратор МД-13А (форматы jpeg, cdw, dwg) (цена 100р)


Мех62 Грохот колосниковый инерционный СМД-25

Грохот колосниковый инерционный СМД-25

Технические характеристики
Размер решетки, 1500-1300мм
Ширина щели между колосниками, 75, 150, 175мм
Частота колебаний камер, 800 кол/мин
Амплитуда колебаний, 3мм
Электродвигатель: АОС-63-4 мощность, 13 кВт
Производительность по питателю, 700 т/ч
Угол наклона грохота, 15-30 град
Максимальная крупность загружаемых кусков, 1000 мм
Габаритные размеры, 3100х2220х1540 мм
Масса  4950 кг

Скачать чертеж Грохот колосниковый инерционный СМД-25 (форматы jpeg, cdw, dwg) (цена 100р)


Мех63 Грохот вибрационный (эксцентриковый ) СМ-61

Грохот вибрационный (эксцентриковый ) СМ-61

Технические характеристики
Производительность, 60 м3/ч
Размер сита, 1250х3000 мм
Угол наклона сита, 16-20 град
Частота вращения рабочего вала, 1000 об/мин
Мощность электродвигателя, 7 кВт
Масса машины, 2687 кг
Габаритные размеры, 3400х2045х1972 мм

Скачать чертеж Грохот вибрационный (эксцентриковый ) СМ-61 (форматы jpeg, cdw, dwg) (цена 100р)


Мех64 Грохот самобалансный СМД-53

Грохот самобалансный СМД-53

Технические характеристики
Производительность, 40 м3/ч
Крупность кусков питания, до 100 мм
Размеры просеивающей поверхности, 1000х2500 мм:
Размеры ячеек сит, 25х25, 5х20мм:
Частота колебаний, 740 кол/мин
Амплитуда колебаний, 9,5 мм
Установочная мощность, 5,5 кВт
Масса машины, 2092 кг
Габаритные размеры, 3160х1965х1535 мм

Скачать чертеж Грохот самобалансный СМД-53 (форматы jpeg, cdw, dwg) (цена 100р)


Мех65 Сепаратор циркуляционный двухприводной

Сепаратор циркуляционный двухприводной

Технические характеристики
Производительность по цементу, 60 т/ч
Частота вращения разбрызгивающего устройства, 55,9-119 об/мин
Мощность электродвигателей, 142 кВт
Полный напор, 910 Н/м2
Подача вентилятора, 210000 м3/ч
Мощность электродвигателя вентилятора, 100 кВт
Габаритные размеры, 10380х7083 мм

Скачать чертеж Сепаратор циркуляционный двухприводной (форматы jpeg, cdw, dwg) (цена 100р)


Мех66 Сепаратор циклонный 3,5м

Сепаратор циклонный 3,5м

Скачать чертеж Сепаратор циклонный 3,5м (форматы jpeg, cdw, dwg) (цена 100р)


Мех67 Фильтр электрический горизонтальный УГ2-4-53

Фильтр электрический горизонтальный УГ2-4-53

Технические характеристики
Площадь активного сеченипя, 53 м2
Число коронирующих электродов 120
Общая активная длина коронирующих проводов (элементов), 12095 м
Число осадительных электродов 124
Общая площадь осаждения осадительных электродов, 4494 м2
Число нагревательных элементов 128
Число мотор-редукторов МПО2-15Ш с электродвтгателе АО2-12-6   - 9
Число вибраторов С-443А - 8
Число опорно-проходныхкварцевых изоляторов - 22
Число опорно-фарфоровых изоляторов 16
Температура газа на входе в электрофильтр, 250 С
Давление или разрежение
в электрофильтре, Н/м^2 500-2500

Скачать чертеж Фильтр электрический горизонтальный УГ2-4-53 (форматы jpeg, cdw, dwg) (цена 100р)


Мех68 Фильтр электрический вертикальный ДВП-2x2,5

Фильтр электрический вертикальный ДВП-2x2,5

Скачать чертеж Фильтр электрический вертикальный ДВП-2x2,5 (форматы jpeg, cdw, dwg) (цена 100р)


Мех69 Дозатор стационарный неравноплечий

Дозатор стационарный неравноплечий

Технические характеристики
Взвешиваемый материал цемент
Пределы взвешивания, 100-300 кг
Объем бункера, 0,36 м3
Цикл взвешивания, 90 с
Класс точности 2
Допускаемая погрешность массы отдельного отвеса: для порций от 100 до 150 кг в % от половины максимальной порции +-2

Скачать чертеж Дозатор стационарный неравноплечий (форматы jpeg, cdw, dwg) (цена 100р)


Мех70 Дозатор стационарный неравноплечий для инертных материалов

Дозатор стационарный неравноплечий для инертных материалов

Технические характеристики
Взвешиваемый материал инертный
Пределы взвешивания, 200-1200 кг
Объем бункера, 0,87 м3
Цикл взвешивания, 90 с
Класс точности 3
Допускаемая погрешность массы отдельного отвеса: для порций от 100 до 150 кг в % от половины максимальной порции +-3

Скачать чертеж Дозатор стационарный неравноплечий (форматы jpeg, cdw, dwg) (цена 100р)


Мех71 Дозатор стационарный неравноплечий для жидкостей

Дозатор стационарный неравноплечий для жидкостейДозатор стационарный неравноплечий для жидкостей привод

Технические характеристики
Взвешиваемый материал Жидкостные составляющие бетона
Пределы взвешивания, 20-200 кг
Объем бункера, 0,21 м3
Цикл взвешивания, 45 с
Класс точности 2
Допускаемая погрешность массы отдельного отвеса: для порций от 100 до 150 кг в % от половины максимальной порции +-2

Скачать чертеж Дозатор стационарный неравноплечий для жидкостей (форматы jpeg, cdw, dwg) (цена 100р)


Мех72 Дозатор керамзита

Дозатор керамзита

Скачать чертеж Дозатор керамзита (форматы jpeg, cdw, dwg) (цена 100р)


Мех73 Дозатор весовой маятниковый непрерывного действия С-543

Дозатор весовой маятниковый непрерывного действия С-543

Технические характеристики
Производительность (регулируемая), 12,5-25 т/ч
Точность дозирования, 3%
Ширина ленты, 0,65 м
Скорость ленты (регулируемая), 0,54-0,108м/с
Наибольшая нагрузка на ленте, 30,8 кгс
Выходное отверстие подающей воронки, 560х120 мм
Мощность электродвигателя, 0,4 кВт
Наибольший угол отклонения транспортера от горизонта, град
Габаритные размеры, 1380х1080х560 мм
Масса 290кг

Скачать чертеж Дозатор весовой маятниковый непрерывного действия С-543 (форматы jpeg, cdw, dwg) (цена 100р)


Мех74 Дозатор весовой СБ-71А  Дозатор весовой СБ-90

Дозатор весовой СБ-71А  Дозатор весовой СБ-90

Технические характеристики
Регулируемая производительность, 5-20 т/ч
точность дозирования, 3%
Ширина ленты, 0,55 м
Скорость ленты (регулируемая), 0,054-0,108м/с
Установленная мощность, 1,2 кВт
Габаритные размеры, 2000х1025х1460 мм

Скачать чертеж Дозатор весовой СБ-71А  Дозатор весовой СБ-90 (форматы jpeg, cdw, dwg) (цена 100р)


Мех75 Питатель ящичный и  ячейковый ПЯГ-100, шламовый

Питатель ящичный  Питатель ячейковый ПЯГ-100

Питатель шламовый

Технические характеристики Питатель ящичный
Производительность номинальная, 35,5 м/ч
Емкость камеры, 2,9 м3
Мощность привода,4 кВт
Скорость ленты транспортера, 2,5 м/мин
Частота вращения бильного валка, 91 об/мин
Шаг тяговой цепи, 250мм
Ширина выхода в свету (средняя), 1000 мм
Высота выхода в свету (наибольшая), 300 мм
Межосевое расстояние, 5000мм
Габаритные размеры, 6125х2530х1620 мм
Масса 4600кг

Технические характеристики ячейковый ПЯГ-100
Производительность, 100 т/ч
Частота вращения ротора, 20 об/мин
Потребляемая мощность, 0,35 кВт

Скачать чертеж Питатель ящичный и  ячейковый ПЯГ-100, шламовый (форматы jpeg, cdw, dwg) (цена 100р)


Мех76 Смеситель крановый Дб-35м

Смеситель крановый Дб-35м  Смеситель крановый Дб-35м узлы

Технические характеристики
Скорость передвижения мешалки, 3,8 м/мин
Частота вращения вертикальных валов, 4,8 об/мин
Давление подводимого воздуха, 310 Н/м
Мощность, кВт
затрачиваемая на перемешивание        14
затрачиваемая на передвижение          6
Длина бассейна, 10,5 м
Общая масса, 41155 кг

Скачать чертеж Смеситель крановый Дб-35м (форматы jpeg, cdw, dwg) (цена 100р)


Мех77 Глиноболтушка

Глиноболтушка

Технические характеристики
Диаметр бассейна, 12м
Частота вращения перемешивающего механизма, 9,1 об/мин
Допустимый уровень шлама (до дна бассейна), 0,7м
Наибольшейт размер кусков загружаемого материала, 200 мм
Производительность, 60 т/ч:
Электродвигатель привода: мощность, 160 кВт
Масса глиноболтушки, 56450 кг

Скачать чертеж Глиноболтушка (форматы jpeg, cdw, dwg) (цена 100р)


Мех78 Смеситель гравитационный СБ-94

Смеситель гравитационный СБ-94  Смеситель гравитационный СБ-94 привод

Смеситель гравитационный СБ-94 узлы

К преимуществам гравитационных бетоносмесителей относятся:
1) простота конструкции и кинематической схемы;
2) возможность работы на смесях с крупностью заполнителя 120…150 мм;
3) незначительное изнашивание рабочих органов;
4) малая энергоемкость;
5) простота в обслуживании и эксплуатации;
6) низкая себестоимость приготовления смеси.

Техническая характеристика
Объем смесительного барабана 3,1м
Производительность 4,9 м?/ч
Максимальная крупность заполнителя 120мм
Частота вращения на валу гидромотора nном-30 об/мин.
Число циклов в час 30 зам/ч
Угол наклона смесительного барабана 15град.
Привод наклона барабана Гидравлический
Масса 1200кг

Скачать чертеж Смеситель гравитационный СБ-94 (форматы jpeg, cdw, dwg) (цена 100р)


Мех79 Бетоносмеситель гравитационный

Бетоносмеситель гравитационный

Техническая характеристика
Объем готового замеса бетонной смеси, 2000 л
Объем по загрузке сухими составляющими, 3000 л
Число циклов в час, не менее 25
Крупность заполнителя, мм, не более 120
Частота вращения барабана, 12,6 об/мин
Угол наклона смесительного барабана, град:
при перемешивании 15
при выгрузке 55
Мощность электродвигателя, 22 кВт
Привод опрокидывания барабана Пневматический
Габаритные размеры, 2500х4050х3300 мм

Скачать чертеж Бетоносмеситель гравитационный (форматы jpeg, cdw, dwg) (цена 100р)


Мех80 Бетоносмеситель принудительного действия С-773

Бетоносмеситель принудительного действия С-773

Техническая характеристика
Объем готового замеса для бетонной смеси, 375 л
Объем бетоносмесителя по загрузке, 550 л
Частота ращения ротора смешивающего механизма, 32 об/мин
Количество замесов в час, не менее: бетонной смеси 40
раствора 30
Время перемешивания, с, не более:
бетонной смеси 50
раствора 80
Время выгрузки, с, не более 20
Тип затвора оризонтальный секторный с пневмоприводом

Скачать чертеж Бетоносмеситель принудительного действия С-773 (форматы jpeg, cdw, dwg) (цена 100р)


Мех81 Бетоносмеситель СБ-93 и Бетоносмеситель С-543

Бетоносмеситель СБ-93 Бетоносмеситель СБ-93 узлы

 Бетоносмеситель С-543   Бетоносмеситель С-543 узлы

Техническая характеристика
Производительность, 30 м3/ч
Число валов 2
Крупность заполнителя, до 40мм
Частота вращения валов, 48 об/мин
Число пар лопастей на каждом валу 18
Мощность электродвигателя, 28кВт
Диаметр пневмоцилиндра, 80мм
Ход поршня,700 мм
Рабочее давление в цилиндре, 4,5-10 Н/м

Скачать чертеж Бетоносмеситель СБ-93 и Бетоносмеситель С-543 (форматы jpeg, cdw, dwg) (цена 100р)


Мех82 Вальцы смесительные

Вальцы смесительные   Вальцы смесительные узлы

Техническая характеристика
Размер валков, мм
    диаметр 710
    длина рабочей части 2130
Окружная скорость валков, м/мин
    переднего 37,97-75,04
    заднего (отодвигающегося) 35,04 - 70,8
Зазор между валками, мм 0-18
Кратность вальцевания 3
Установленная мощность, 275,3 кВт
Габаритные размеры, 5230х6977х3050мм:
Масса, 52108кг
Прилагается чертеж деталировки

Скачать чертеж Вальцы смесительные (форматы jpeg, cdw, dwg) (цена 100р)


Мех83  Смеситель двустадийный

Смеситель двустадийный  Смеситель двустадийный узлы

Техническая характеристика
Рабочий объем каждого смесителя, 370 л
Частота вращения лопастных валов, об/с:
горячего смесителя  4,3/4,6
холодного смесителя 0,62/1,24
Мощность электродвигателя привода, кВт:
горячего смесителя  40/55
холодного смесителя 7/10
Мощность электронагревателей, 18 кВт
Прилагается чертеж деталировки

Скачать чертеж Смеситель двустадийный (форматы jpeg, cdw, dwg) (цена 100р)


Мех84 Смеситель двухроторный

Смеситель двухроторный узлы  Смеситель двухроторный

Техническая характеристика
Объем камеры, л
    полный 255
    рабочий 140
Электродвигатель
    мощность, 800/400 кВт
    частота вращения, 1000/600об/мин
Частота вращения роторов, 44/27 об/мин
Удельное максимальное давление на смесь, 2/10Н/м
Рабочее давление, МПа
    в коммуникацмях нагрева и охлаждения 0,2
    в гидроприводе разгрузочного устройтво 0,8
    в воздушной коммуникации (максимальное)   1,75
Прилагается чертеж деталировки

Скачать чертеж Смеситель двухроторный (форматы jpeg, cdw, dwg) (цена 100р)


Мех85 Смеситель червячный

Смеситель червячный  Смеситель червячный узлы

Техническая характеристика
Производительностьность, 500 кг/ч
Диаметр осциллирующего червяка, 200 мм
Частота вращения червяка, 25-75об/мин
Осевой ход червяка, 30мм
Общая мощность электродвигателя, 78,2 кВт
Габаритные размеры смесителя, мм: 5780х1580х3680
Масса смесителя, 14940 кг
Прилагается чертеж деталировки

Скачать чертеж Смеситель червячный (форматы jpeg, cdw, dwg) (цена 100р)


Мех86 Дробилка однороторная крупного дробления

Дробилка однороторная крупного дробления

Техническая характеристика
1 Производительность 50 м /ч
2. Прочность дробимого материала до 100 МН/м
3. Размеры приемного отверстия 830х850 мм
4. Размер загружаемых кусков, до 400мм
5. Диаметр ротора 840 мм
6. Длина ротора 630 мм
7. Установленная мощность 40 кВт
8. Габаритные размеры, мм
длина 2500
ширина  1200
высота 2150
9. Масса дробилки 6000 кг

Скачать чертеж Дробилка однороторная крупного дробления (формат cdw, dwg, jpeg) (цена 250р)


Мех 87 Клапан предохранительный гидравлический

Клапан предохранительный гидравлический

Технические характеритики:
1.Диаметр условного прохода присоединительного патрубка D =100...350 мм
2.Давление срабатывания Р=1961 Па (200 мм вод. ст.)
3.Вакуум срабатывания Рв =392 Па (40 мм вод.ст.)
4.Пропускная способность (по воздуху) - 200...2700 м  /ч
5.Объем заливаемой жидкости гидрозатвора (трансформаторое масло) - 46,5 л

Скачать чертеж Клапан предохранительный гидравлический (формат cdw, jpeg) (цена 200р)


Мех 88 Полуавтомат выдува ПЭТ бутылок

Полуавтомат выдува ПЭТ бутылок

На основании предложенного технологического процесса, полуавтомат должен обеспечивать следующие движения:
смыкание пресс-формы;
движение герметизации преформы;
движение вытяжки заготовки.
Узлу смыкания пресс-формы должен обеспечить возвратно-поступательное движение одной из полуформ на расстояние до 200 мм.
Узел герметизации бутылки обеспечивает вертикальное возвратно-поступательное движение герметизаторов (до 40 мм).
Узел вытяжки перемещает в вертикальном направлении бары (до 300 мм).
Для реализации перечисленных движений рабочих органов полуавтомата возможно применение различных типов механизмов, а именно: винтовые, рычажные, кулачковые, пневматические.

Скачать чертеж Полуавтомат выдува ПЭТ бутылок (формат cdw, jpeg) (цена 250р)


Мех89 Зачистной станок чертеж общего вида А1

Зачистной станок чертеж общего вида А1

 Техническая характеристика
1 Производительность 190-210 шт/час
2 Привод
   электродвигатель - ВАО 22-6
   мощность             1,1 кВт
   число оборотов       930 об/мин
   количество           2 шт.
3 Габариты   - длина 2050 мм
- ширина 1820 мм
- высота 1842 мм
К чертежам также прилагается деталировка вал, зубчатое колесо и корпус редуктора
К чертежу прилагается спецификация

Скачать чертеж Зачистной станок чертеж общего вида А1 (форматы jpeg, cdw, dwg, doc) цена 350р


Мех90 Машина резино-перерабатывающая МЧХ-6310-Л-ЧБ формат А1

Машина резино-перерабатывающая МЧХ-6310-Л-ЧБ

 Техническая характеристика
1 Диаметр червяка, 63 мм
2 Отношение рабочей длины червяка к его диаметру 10
3 Частота вращения червяка, 6-120 об/мин
4 Установленная мощность электродвигателя привода червяка, 22 кВт
5 Установленная мощность электронагревателей, 9 кВт
Габаритные размеры, мм
Длина   1695
Ширина  1445
высота  1300
Масса, 2400 кг
К чертежу прилагается спецификация

Скачать чертеж Машина резино-перерабатывающая МЧХ-6310-Л-ЧБ (форматы jpeg, cdw, dwg, doc) цена 350р


Мех91 Насос песковый П12,5 формат А1

Деталь улитка насосаНасос песковый П12,5

 к чертежу прилагается чертеж общей сборки, вал и улитка
Техническая характеристика
1 Насос П12,5/12,5
Подача 12,5 м /ч
Напор 12,5м
Давление в среде в насосе не более 0,1 МПа
Частота вращения 741,7 об/мин
Мощность 3 кВт
Допустимый всасываемый запас 2м
2 Двигатель АИР 32Р4
Мощность 2,2 кВт
Напряжение 220/380В
Частота вращения 2147 об/мин
Масса 11 кг
К чертежу прилагается спецификация

Скачать чертеж Насос песковый П12,5 формат А1 (форматы jpeg, cdw, dwg, doc) цена 350р


Мех92 Насос погружной формат А1

Насос погружной чертежНасос погружной улитка - деталь

 К чертежу имеется деталировка: труба, фланцы, муфта
К чертежу прилагается спецификация

Скачать чертеж Насос погружной формат А1 (форматы jpeg, cdw, dwg, doc) цена 350р


Мех93 Насос ЦХН 25/20 формат А1

Насос ЦХН 25/20 чертеж

В наличии имеются чертежи по деталировке: улитка (корпус) вал, лопасть
1 Насос ЦХН
Давление 25 МПа
Напор 10м
Давление в среде в насосе не более 0,1 МПа
Частота вращения 741,7 об/мин
Мощность 1,2 кВт
Допустимый всасываемый запас 10м
2 Двигатель АИР 32Р4
Мощность 2,2 кВт
Напряжение 220/380В
Частота вращения 2147 об/мин
Масса 25 кг
К чертежу прилагается спецификация

Скачать чертеж Насос ЦХН 25/20 формат А1 (форматы jpeg, cdw, dwg, doc) цена 350р


Мех94 Общий вид прессформы формат А1

Общий вид прессформы

Прессформа на заглушку 8МТМ324.001
К чертежу прилагается спецификация

Скачать чертеж Общий вид прессформы формат А1 (форматы jpeg, cdw, dwg, doc) цена 350р


Мех95 Площадка наращивания электродов формат А1

Площадка наращивания электродовПлощадка наращивания электродов, общая схема



Основные узлы: 1 - ванна, 2 - сухой затвор, 3 - сальник сухой, 4 - зонт; 5 - электродержатель, 6 - механизм перемещения электродов, 7 - тракт шихтоподачи, 8 - механизм перепуска, 9 - электроды, 10 - короткая сеть, 11 - укрытие
К чертежу прилагается спецификация

Скачать чертеж Площадка наращивания электродов формат А1 (форматы jpeg, cdw, dwg, doc) цена 350р


Мех96 Шнек-смеситель формат А1

Шнек-смеситель

 Техническая характеристика
1. Расчетная производительность Q, т/час- 10,9
2. Длина шнека L,мм -5100
3. Диаметр винта Д,мм - 320
4. Шаг винта S,мм - 350
5. Скорость вращения винта n, об/мин. -48,5
К чертежу прилагается спецификация

Скачать чертеж Шнек-смеситель формат А1 (форматы jpeg, cdw, dwg, doc) цена 350р


Мех97 Пресс Бюллера формат А1

Пресс Бюллера

Представлен чертеж общего вида, также имеется деталировка: втулка, изложница, колонка, карпус и спецификация
К чертежу прилагается спецификация

Скачать чертеж Пресс Бюллера формат А1 (форматы jpeg, cdw, dwg, doc) цена 350р


Мех98 Прищепка евро формат А2

Прищепка евро формат А2

Скачать чертеж Прищепка евро формат А2 (форматы jpeg, cdw, dwg, doc) цена 100р


Мех99 Продольный разрез питательного насоса формат А1

Продольный разрез питательного насоса

К чертежу прилагается спецификация

Скачать чертеж Продольный разрез питательного насоса формат А1 (форматы jpeg, cdw, dwg, doc) цена 200р


Мех100 Разрывная машина формат А1

Разрывная машина чертеж

К чертежу прилагается спецификация

Скачать чертеж Разрывная машина формат А1 (форматы jpeg, cdw, dwg, doc) цена 200р


Мех101 Сеточная часть бумагоделительной машины Чертеж общего вида формат А1

Сеточная часть бумагоделительной машины

К чертежу прилагается спецификация

Скачать чертеж Сеточная часть бумагоделительной машины Чертеж общего вида формат А1 (форматы jpeg, cdw, dwg, doc) цена 200р


Мех102 Станок плоскошлифовальный формат А1

Станок плоскошлифовальный вид сбокуСтанок плоскошлифовальный

К чертежу прилагается спецификация

Скачать чертеж Станок плоскошлифовальный формат А1 (форматы jpeg, cdw, dwg, doc) цена 350р


Мех103 Токарный автомат 1Б265-6К формат А1

Токарный автомат 1Б265-6КТокарный автомат 1Б265-6К шпиндельный узел

В наличии имеются чертежи деталировки: вал, шпиндель, шпиндельный узел

Скачать чертеж Токарный автомат 1Б265-6К формат А1 (форматы jpeg, cdw, doc) цена 350р


Мех104 Трехпоршневой компрессор формат А1

Трехпоршневой компрессор

В наличии имеются чертежи деталировки: коленчатый вал, поршневой блок
Скачать чертеж Трехпоршневой компрессор формат А1 (форматы jpeg, cdw, dwg, doc) цена 350р


Мех105 Компрессора 4ПБ28 формат А1

К чертежу прилагается спецификация

Скачать чертеж Трехпоршневой компрессор (форматы jpeg, cdw, dwg, doc) цена 350р

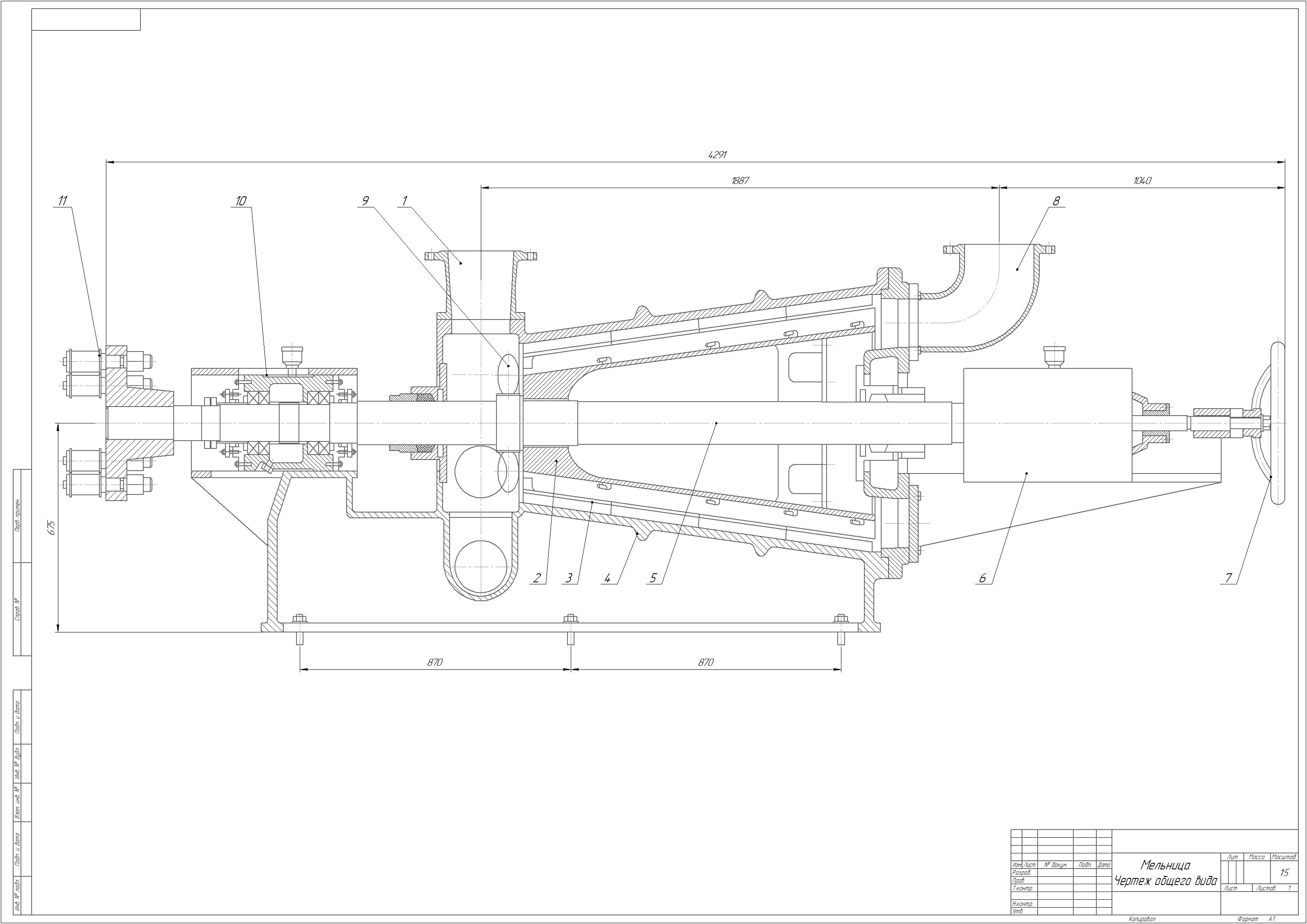

Мех106 Чертеж лабиринтно-коническая мельница формат А1

Чертеж лабиринтно-коническая мельница формат А1

В наличии имеются чертежи деталировки: вал, крышка подшипника, муфта

Скачать чертеж лабиринтно-коническая мельница формат А1 (форматы jpeg, cdw, dwg, doc) цена 350р


Мех107 Чертеж насоса нефти формат А1

К чертежу прилагается спецификация

Скачать чертеж насоса нефти (форматы jpeg, cdw, dwg, doc) цена 200р


Мех108 Шибер формат А1

Шибер формат А1 вариант АШибер формат А1 вариант Б

К чертежу прилагается спецификация

Скачать чертеж Шибера (форматы jpeg, cdw, dwg, doc) цена 100р


Мех109 Шнековый реактор гидрофторатор формат А1

Шнековый реактор гидрофторатор формат А1Общий вид шнека гидрофторатора

Производительность аппарата, кг/ч: UO2 113.45, по HF 37.00
Рабочее давление 0.1 МПа
Максимальная рабочая температура, 550 С
Мощность привода 2,86 кВт
Частота вращения шнека 30
Максимальный вращательный момент на валу, 1000 Н*м
Скорость корозии корпуса 0,1
Срок службы аппарата, 5 лет
К чертежу прилагается спецификация

Скачать чертеж Шнековый реактор гидрофторатор формат А1 (форматы jpeg, cdw, dwg, doc) цена 350р


Мех110 Шпиндельный узел плоскошлифовального станка формат А1

Шпиндельный узел плоскошлифовального станка

К чертежу прилагается спецификация

Скачать чертеж Шпиндельный узел плоскошлифовального станка (форматы jpeg, cdw, dwg, doc) цена 200р


Мех111 Дыхательный клапан формат А1

Дыхательный клапан

1 - корпус, 2 - тарелка вакуума, 3 - тарелка давления, 4 - переходник, 5 - кассета огневого предохранительного, 6 - крышка, 7 - воздуховод
К чертежу прилагается спецификация

Скачать чертеж Дыхательный клапан (форматы jpeg, cdw, dwg, doc) цена 350р




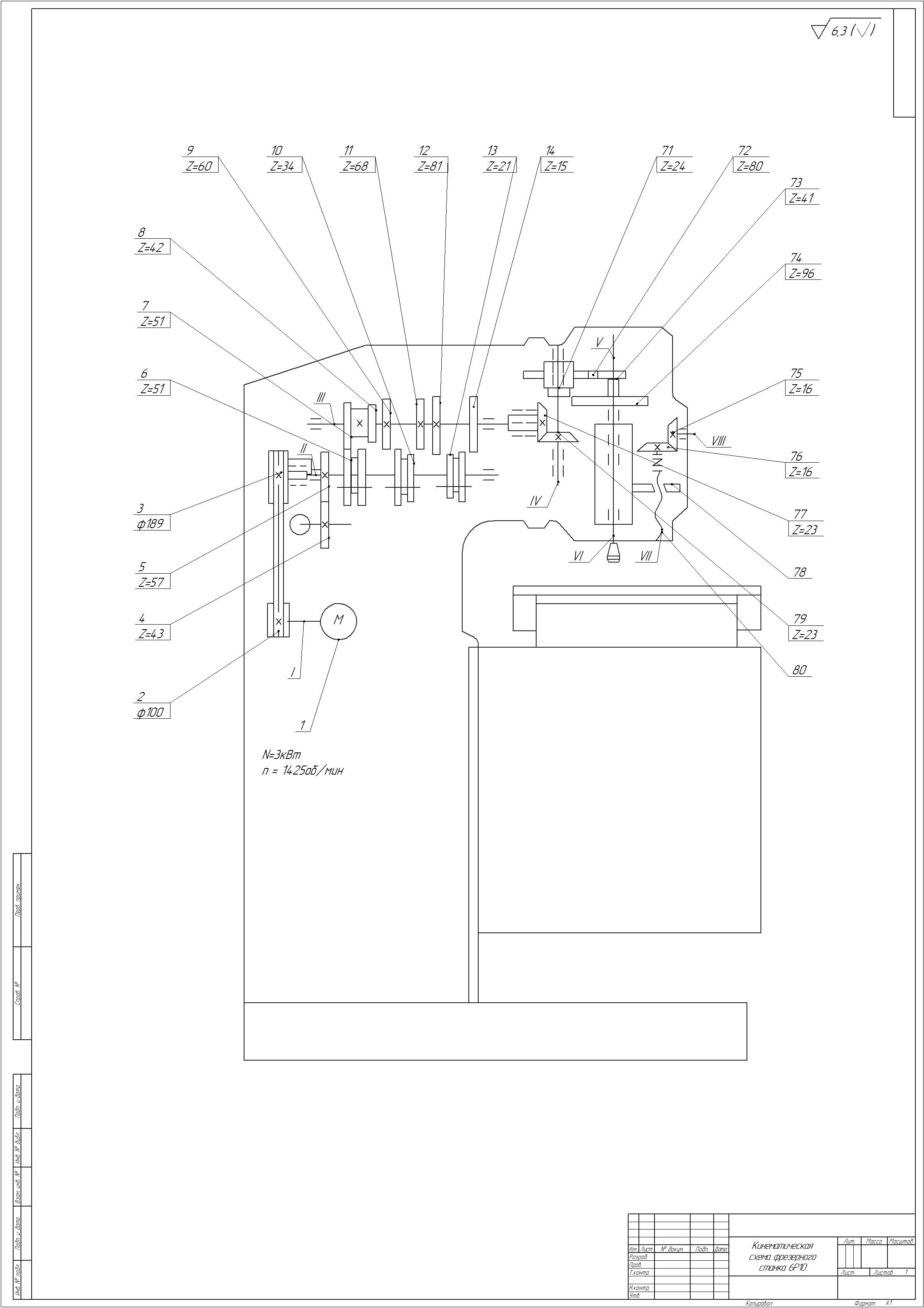

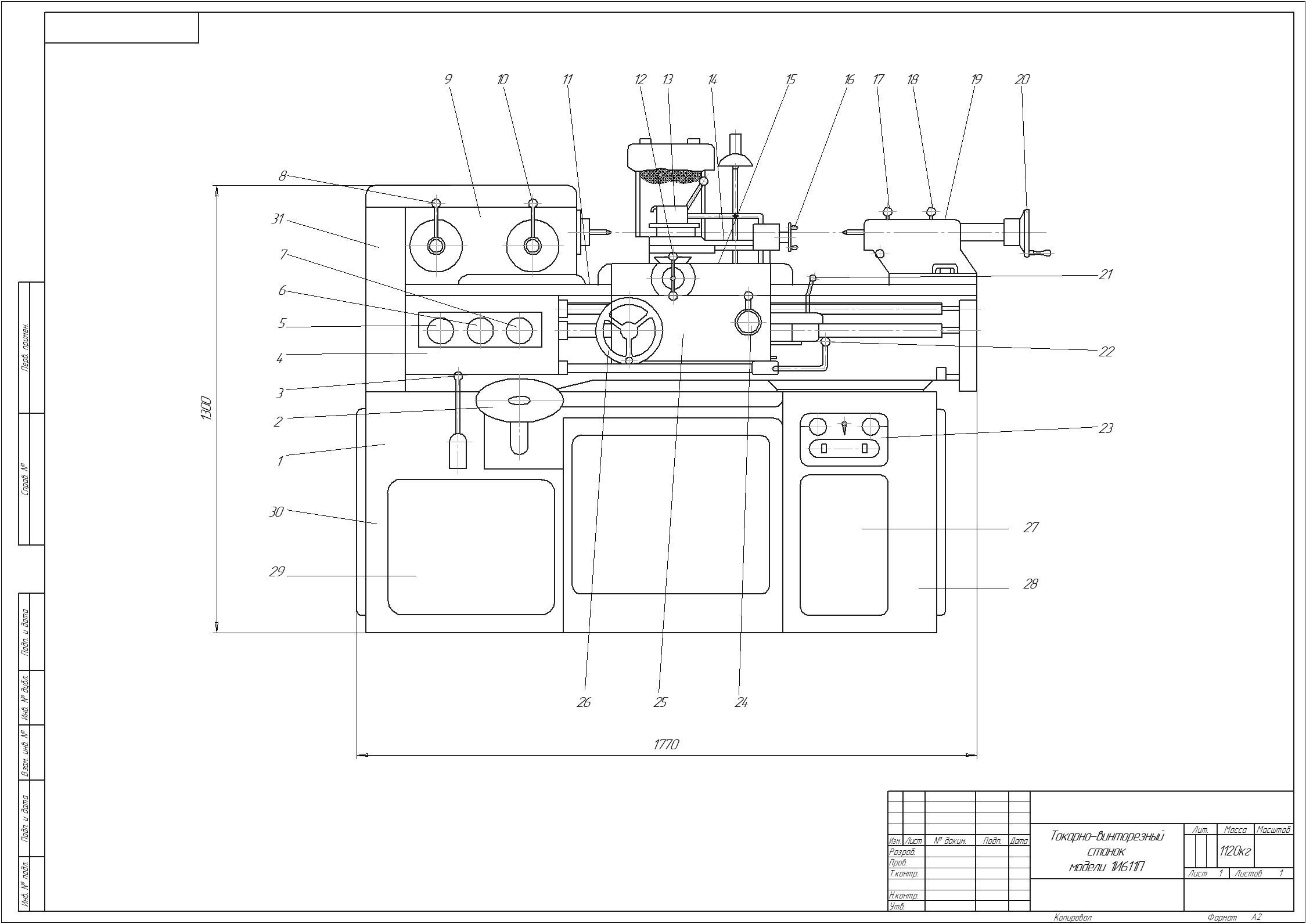

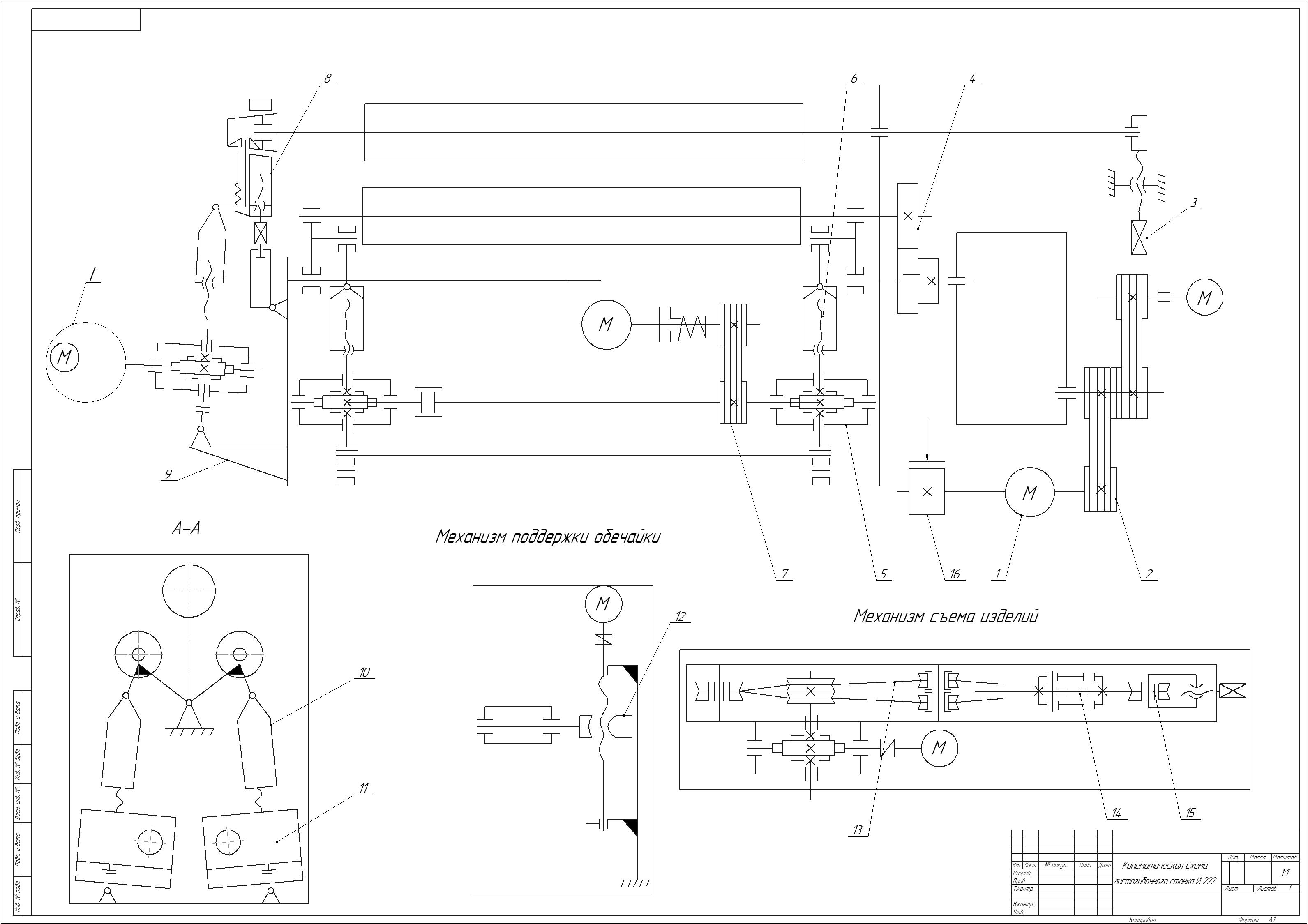

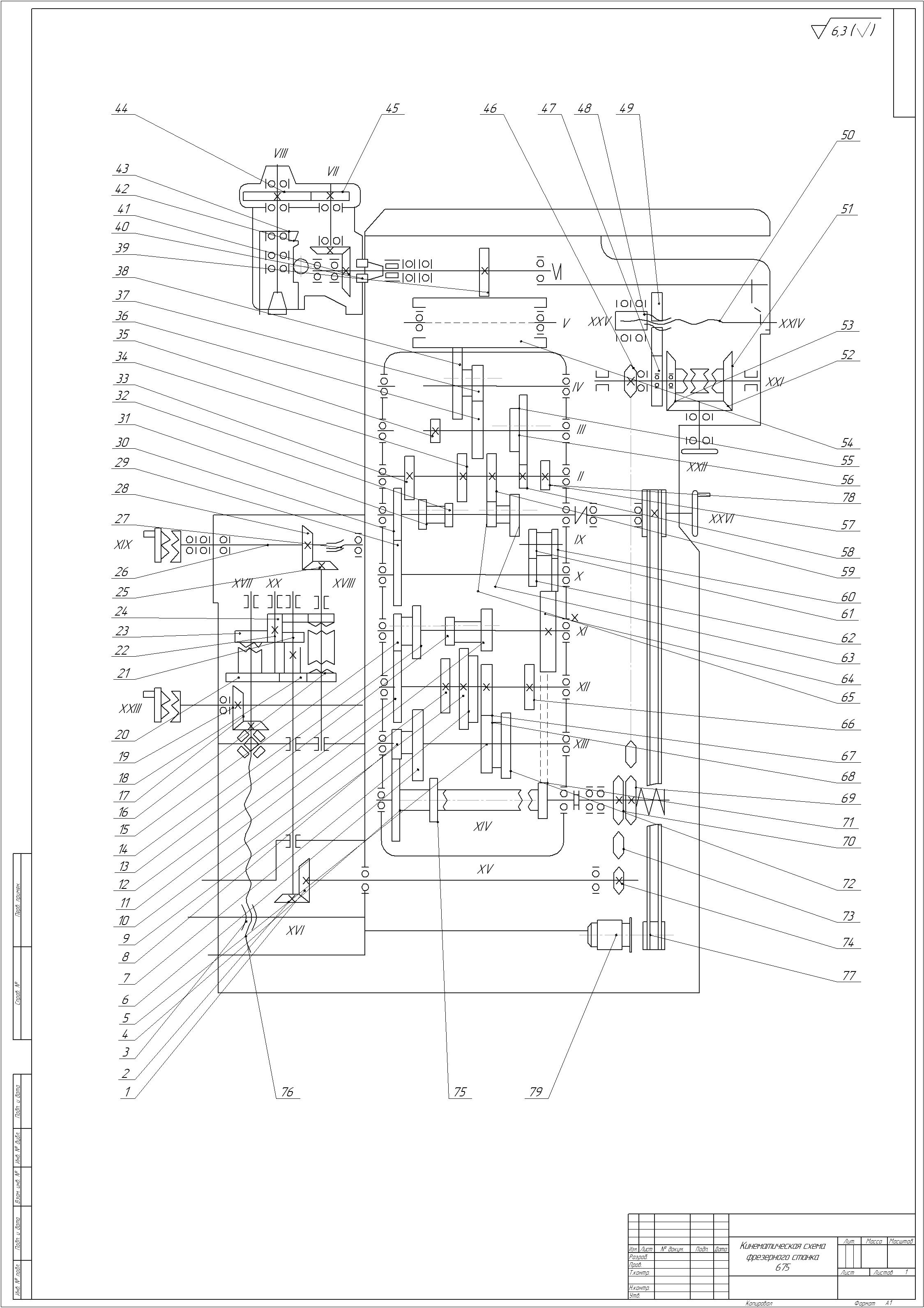

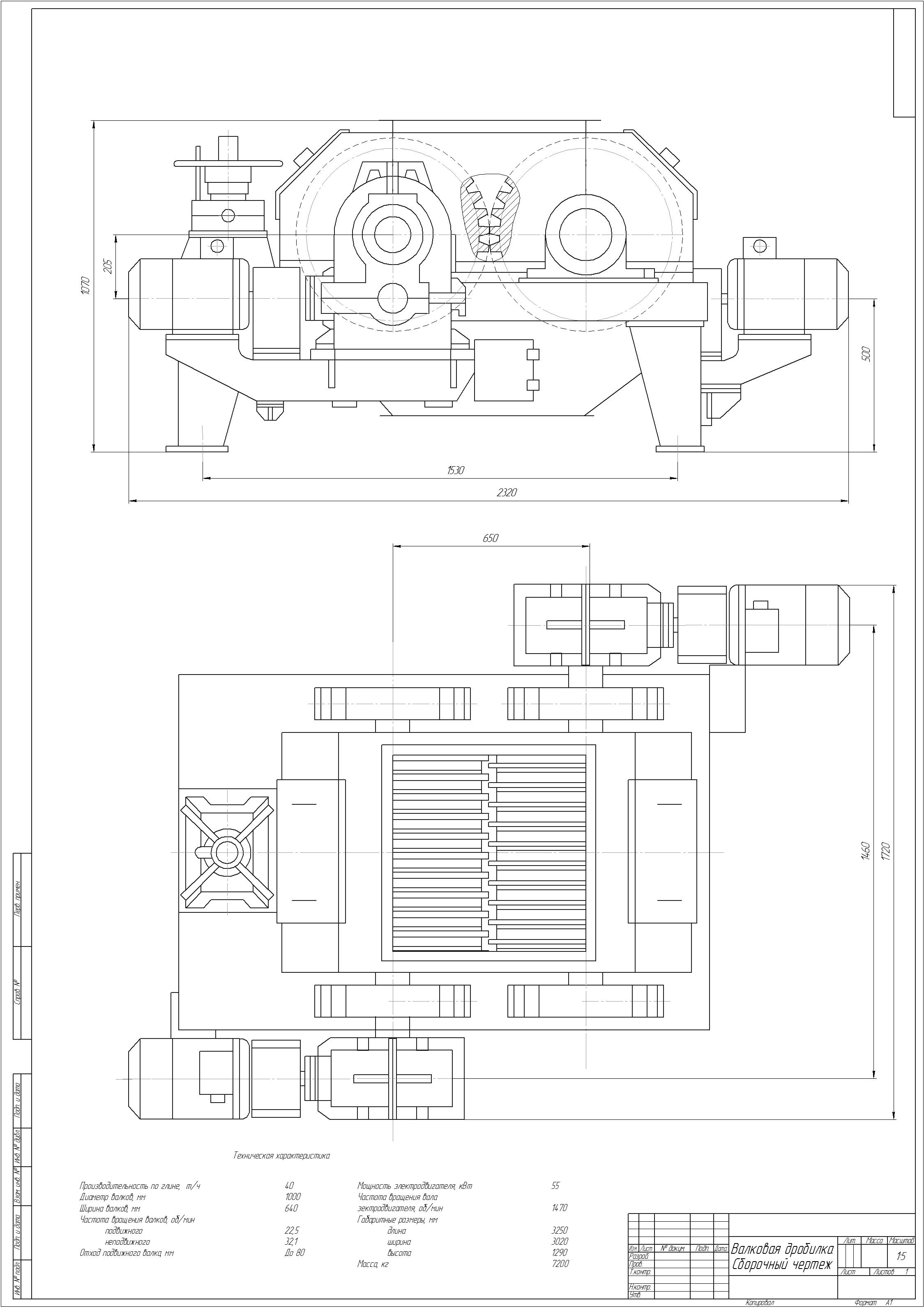

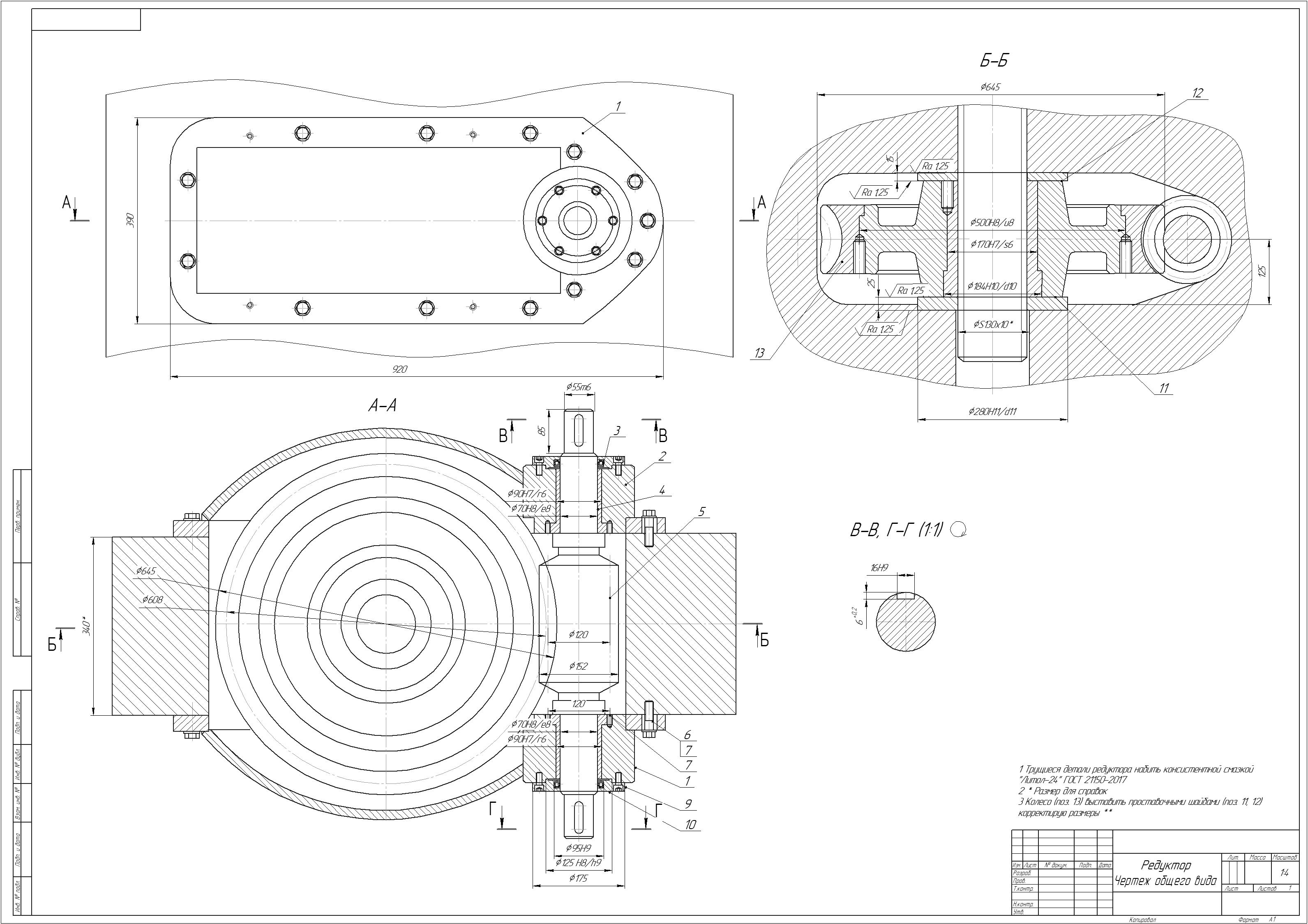

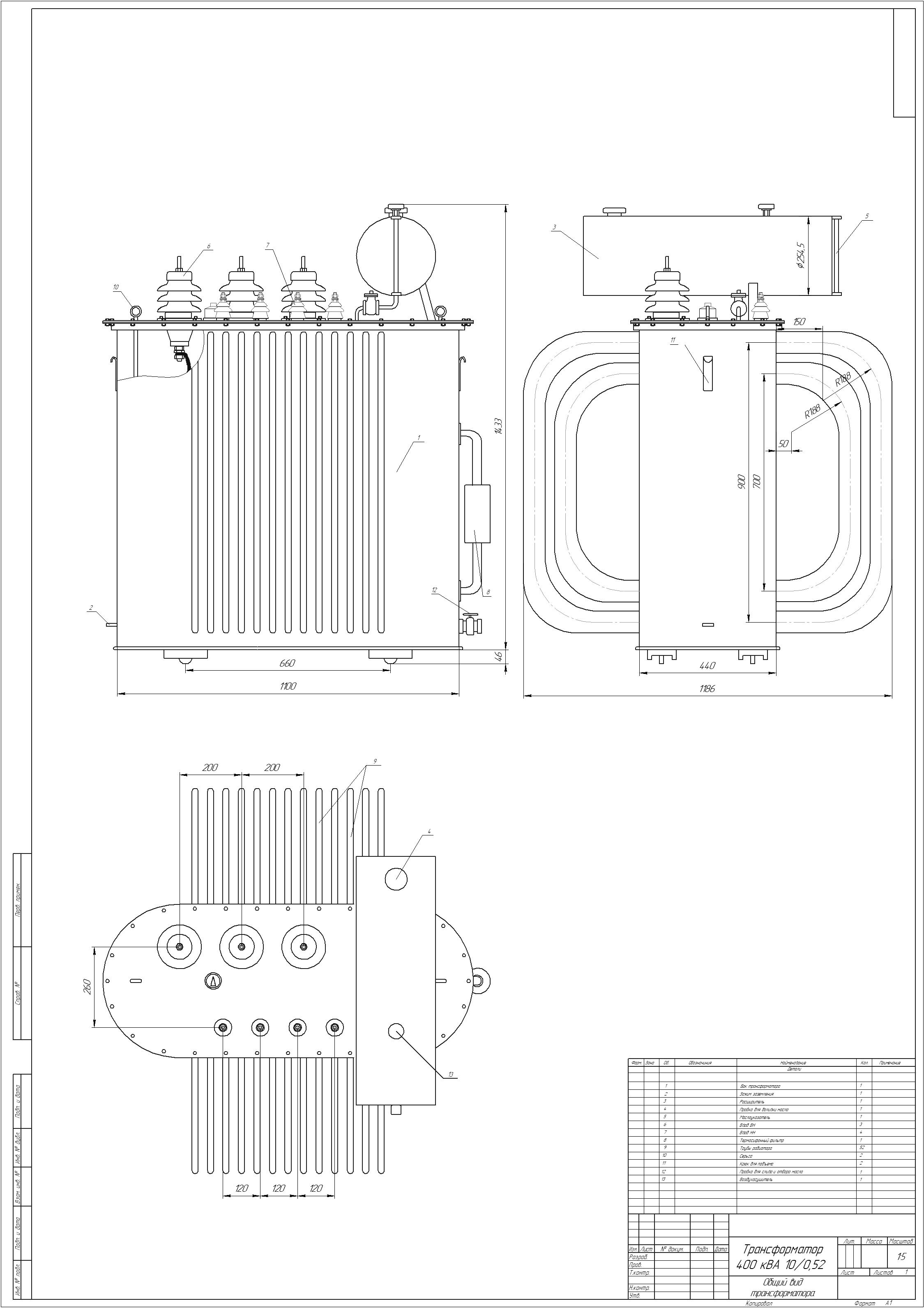

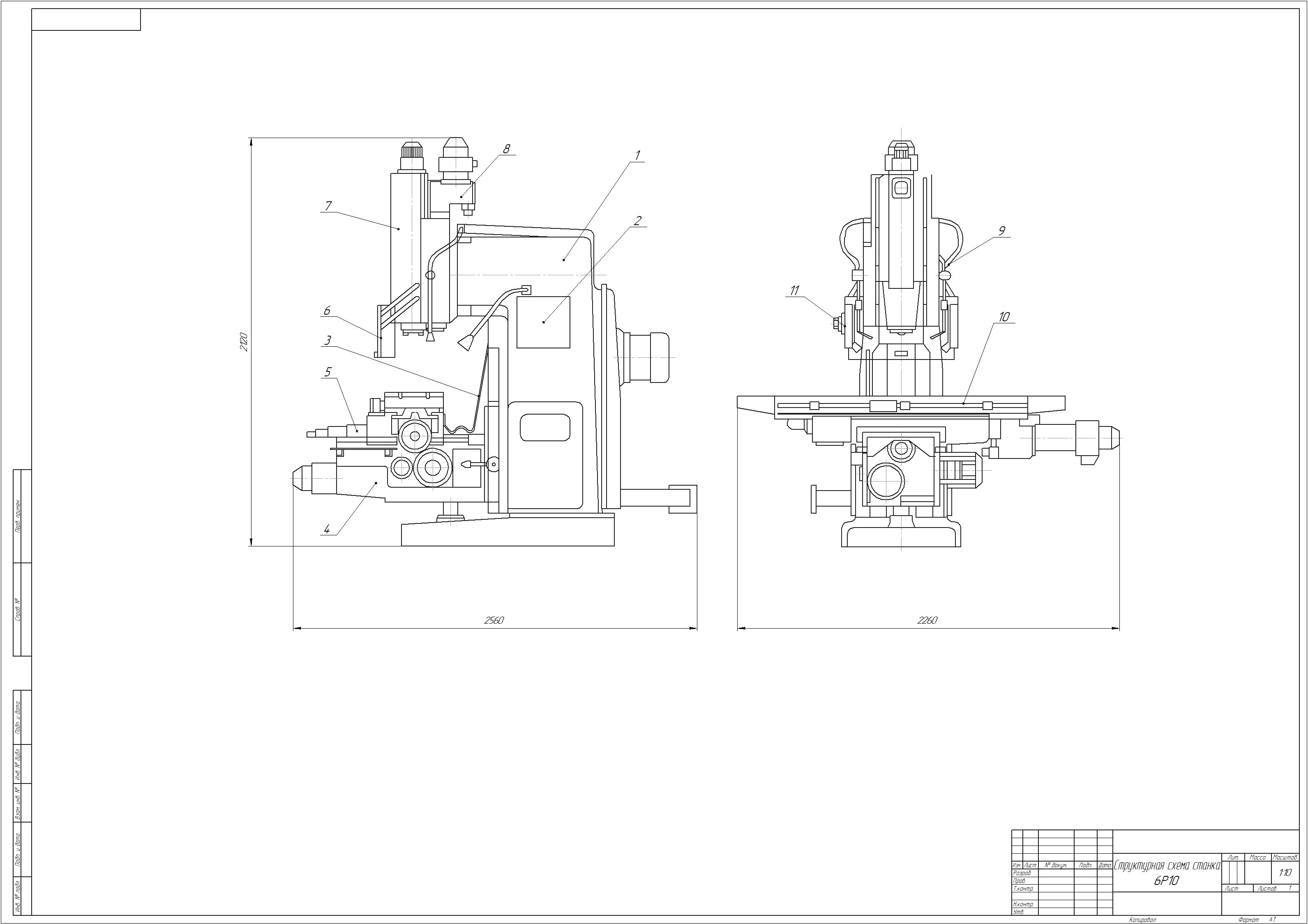

Ваша корзина пуста.

Мы в контакте

Моментальная оплата
Моментальная оплата
руб.
счёт 410011542374890.



Написать в WhatsApp

Написать в Telegram
